Пожарная лестница наружная чертеж

В постройке лестниц для эвакуации, аварийного выхода, передвижения пожарных важна каждая деталь. Есть правила, согласно которым делают металлические пожарные лестницы. Они описаны в ГОСТе 53254-2009. Полезно будет изучить и разобрать их подробнее.

Строительные нормы

При строительстве обращают внимание не только на ГОСТ, но и на СНиП 21-01-97, поскольку в них перечислены требования к зданиям с точки зрения пожарной безопасности. В частности, говорится, что здание обеспечивают путями эвакуации. Что касается ППБ (правил пожарной безопасности), то в них конкретно не указаны требования к пожарным лестницам. Сообщается лишь о необходимости обеспечения эвакуационными выходами в таком количестве, чтобы можно было быстро покинуть помещение при пожаре.

В СНиП приведена классификация лестниц и лестничных клеток с точки зрения назначения и расположения относительно здания – внутренние в лестничных клетках (1), внутренние открытые (2) и наружные открытые (3).

Правила говорят, что уклон маршевой конструкции может составлять не более 6:1 (80,5 °). Размещать пожарные конструкции типа 3 можно только возле глухих стен без окон.

Отдельное внимание уделяется категории Ф 1.1. Это здания, в которых находятся наиболее беспомощные люди – маленькие дети в детских садах, пожилые люди в домах престарелых, инвалиды. В них, согласно СНиП, ширина марша для эвакуации должна составлять минимум 1,35 м. Если в здании на одном этаже, исключая первый, единовременно могут находиться 200 или больше человек, то ширина пожарного марша должна составлять 1,2 м. Подробное устройство наружных лестниц описано в ГОСТе.

Общие технические требования

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

Маршевые лестницы устанавливают там, где высота подъема составляет больше 20 м. Во всех остальных случаях можно крепить вертикальную лестницу. Если она не превышает 6 м, то ее делают без ограждения, а если высота больше 6 м, то обязательно должно быть ограждение.

Между соседними маршами и участками ограждений на них должен оставаться зазор в 7,5 см или больше. Зазор необходим для протягивания пожарного рукава. Его наличие требует ГОСТ и СНиП (строительный норматив). Площадка пожарной лестницы любого типа должна иметь размер 50 см на 60 см или больше.

Монтажные стыки готовой к использованию конструкции не должны иметь острых краев. Все детали прочно соединяют между собой, а пожарная лестница в целом надежно прикрепляется к стене. ГОСТ запрещает трещины в местах прикрепления несущих элементов. В целом конструкция должна выдерживать специальные испытания. Ступени выдерживают вес в 180 кгс. Если объяснять упрощенно, то это эквивалентно массы в 180 кг, покоящейся в центре ступени.

Рабочие чертежи пожарной лестницы утверждаются заранее, после проверки соответствия ГОСТу. Отдельно для каждой конструкции рассчитывается испытательная нагрузка на балку, площадку и лестничный марш. Для ограждений предусмотрено общее требование – выдерживать 54 кгс, приложенных горизонтально.

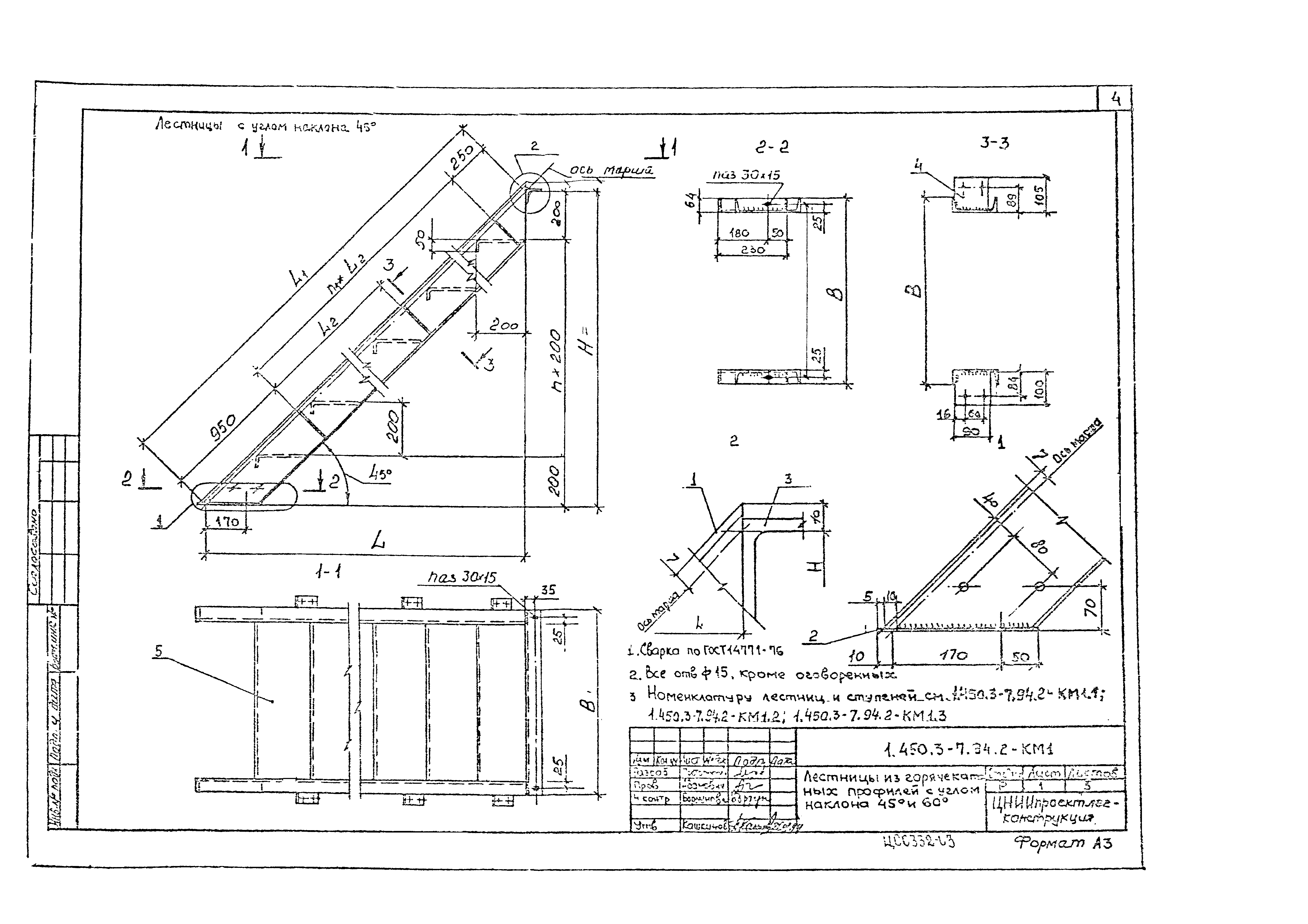

Конструкция маршевой наружной лестницы

С большой высоты спускаться сложно, поэтому для строений выше 20 м по ГОСТу устанавливают пожарные лестницы маршевой конструкции. Между маршами у них предусмотрены площадки, на которых можно передохнуть.

Маршевая лестницы предназначена для эвакуации обычных людей, поэтому должна быть оборудована ограждением. Основными элементами конструкции пожарной лестницы являются ступени, косоуры (разновидность тетивы, к которой крепятся ступени), опорная планка и уголок. Требования ГОСТа следующие.

  • Угол наклона марша к горизонтали составляет 45 °, 60 ° или 80,5 ° с высотой ступеней 20 см и 30 см (для последних 2-х вариантов).
  • Длина ступеней между тетивами (балками) минимум 50 см.
  • Ширина ступени 20 см или больше.
  • Ширина пожарной лестницы по внешнему краю балок минимум 60 см.
  • Высота ограждения 1 м или выше.
[/stextbox]

[1]

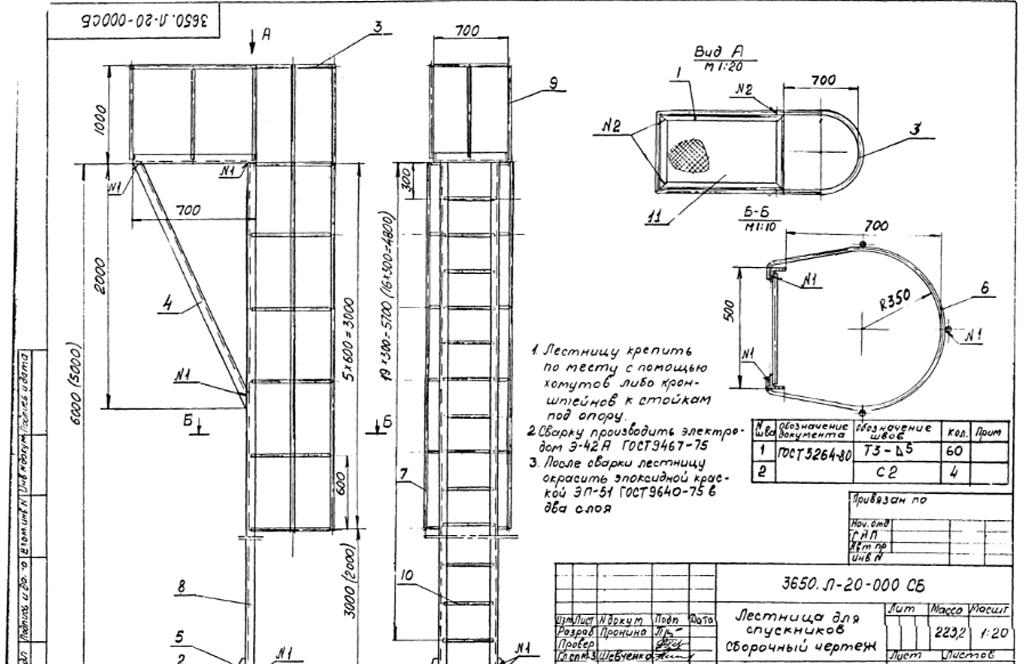

Особенности вертикальной лестницы

Снаружи различных сооружений высотой меньше 20 м устанавливают вертикальные лестницы для пожарных и ремонтных нужд. Требования ГОСТа к пожарным лестницам, расположенным строго вертикально, проще, поскольку их конструкция незамысловата.

  • Высота ступеней не более 35 см.
  • Ширина лестничного полотна без ограждения минимум 60 см, а с ограждением минимум 80 см.
  • Расстояние от последней ступени до земли не более 1,5м.

Такие параметры выбраны по усредненным антропометрическим показателям, чтобы подниматься и спускаться было удобно человеку любой комплекции и роста. Допустимо отклонение от стандартов ГОСТ на 5%, но не больше.

Если вертикальная наружная лестница с ограждением, то его высота может составлять 1 м. Поручни, как говорит ГОСТ, должны заканчиваться не выше, чем 2,5 м от поверхности земли.

Если вертикальная лестница выходит на кровлю, то делают площадку. Ее длина составляет минимум 80 см. На кровле зачастую присутствует ограждение. Оно не должно пересекать площадку, затрудняя переход спасателей, пожарных, сотрудников ремонтных служб.

Ступени вертикальных пожарных лестниц, точно так же, как маршевых, делают из рифленого металла, который не позволяет подошве скользить. На ступенях по ГОСТу должны быть отверстия, поэтому используют решетчатые или просечные листы. Зимой это не дает скапливаться снегу. На таких ступенях не задерживается мусор и свободно стекает вода, им не страшно обледенение.

Ограждения

Ограждение снижает риск свалиться вниз, и выполняется чаще всего в форме вытянутых дуг, приваренных к балкам. Во время спуска человек чувствует себя в безопасности, и даже если у него закружится голова, он сможет опереться на поручни. Высота ограждения составляет обычно 1 м.

Поскольку пожарные работы могут вестись и на крыше, в ГОСТе 53254-2009 указывают требования к ограждению крыши. Его высота над кровлей должна быть минимум 60 см. Если установлен парапет, то ограждение можно сделать ниже. От 60 см отнимают высоту парапета и получают требуемое значение.

Материалы производства

Пожарные лестницы делают металлическими или бетонными. Допускается применение других негорючих материалов, которые не выделяют токсичные вещества при нагревании. СНиП и ГОСТ запрещают использовать для строительства деревянные элементы.

Поскольку лестница из металла, ее грунтуют и покрывают защитным слоем краски. Класс покрытия должен быть V или выше, согласно ГОСТу о лакокрасочных покрытиях 9.032-74. Не допускается окрашивание в различные цвета и оттенки, размеры включений могут быть не более 2 мм. Применяют также оцинкованные пожарные изделия, которые отличаются высокой устойчивостью к ржавлению.

Крепежные элементы (анкерные болты, опоры, уголки) должны быть прочными, обеспечивать надежное соединение.

Металлическую конструкцию собирают из секций, каждая длиной максимум 3 м. Сварку выполняют профессионалы, поскольку сварочные швы являются слабым местом, и должны быть сделаны с особой тщательностью. Сварные швы зачищают и шлифуют. На готовой конструкции не должно быть следов коррозии и окалины.

В постройке лестниц для эвакуации, аварийного выхода, передвижения пожарных важна каждая деталь. Есть правила, согласно которым делают металлические пожарные лестницы. Они описаны в ГОСТе 53254-2009. Полезно будет изучить и разобрать их подробнее.

Строительные нормы

При строительстве обращают внимание не только на ГОСТ, но и на СНиП 21-01-97, поскольку в них перечислены требования к зданиям с точки зрения пожарной безопасности. В частности, говорится, что здание обеспечивают путями эвакуации. Что касается ППБ (правил пожарной безопасности), то в них конкретно не указаны требования к пожарным лестницам. Сообщается лишь о необходимости обеспечения эвакуационными выходами в таком количестве, чтобы можно было быстро покинуть помещение при пожаре.

В СНиП приведена классификация лестниц и лестничных клеток с точки зрения назначения и расположения относительно здания – внутренние в лестничных клетках (1), внутренние открытые (2) и наружные открытые (3). Правила говорят, что уклон маршевой конструкции может составлять не более 6:1 (80,5 °). Размещать пожарные конструкции типа 3 можно только возле глухих стен без окон.

Отдельное внимание уделяется категории Ф 1.1. Это здания, в которых находятся наиболее беспомощные люди – маленькие дети в детских садах, пожилые люди в домах престарелых, инвалиды. В них, согласно СНиП, ширина марша для эвакуации должна составлять минимум 1,35 м. Если в здании на одном этаже, исключая первый, единовременно могут находиться 200 или больше человек, то ширина пожарного марша должна составлять 1,2 м. Подробное устройство наружных лестниц описано в ГОСТе.

Общие технические требования

Параметры пожарной лестницы во многом зависят от ее назначения. Для эвакуационных лестниц требований ГОСТ больше, поскольку по ним спускаются обычные люди без специальной подготовки. Важно обеспечить безопасность и удобство их передвижения.

Маршевые лестницы устанавливают там, где высота подъема составляет больше 20 м.

Во всех остальных случаях можно крепить вертикальную лестницу. Если она не превышает 6 м, то ее делают без ограждения, а если высота больше 6 м, то обязательно должно быть ограждение.

Между соседними маршами и участками ограждений на них должен оставаться зазор в 7,5 см или больше. Зазор необходим для протягивания пожарного рукава. Его наличие требует ГОСТ и СНиП (строительный норматив). Площадка пожарной лестницы любого типа должна иметь размер 50 см на 60 см или больше.

Монтажные стыки готовой к использованию конструкции не должны иметь острых краев. Все детали прочно соединяют между собой, а пожарная лестница в целом надежно прикрепляется к стене. ГОСТ запрещает трещины в местах прикрепления несущих элементов. В целом конструкция должна выдерживать специальные испытания. Ступени выдерживают вес в 180 кгс. Если объяснять упрощенно, то это эквивалентно массы в 180 кг, покоящейся в центре ступени.

Рабочие чертежи пожарной лестницы утверждаются заранее, после проверки соответствия ГОСТу. Отдельно для каждой конструкции рассчитывается испытательная нагрузка на балку, площадку и лестничный марш. Для ограждений предусмотрено общее требование – выдерживать 54 кгс, приложенных горизонтально.

Конструкция маршевой наружной лестницы

С большой высоты спускаться сложно, поэтому для строений выше 20 м по ГОСТу устанавливают пожарные лестницы маршевой конструкции. Между маршами у них предусмотрены площадки, на которых можно передохнуть.

Маршевая лестницы предназначена для эвакуации обычных людей, поэтому должна быть оборудована ограждением. Основными элементами конструкции пожарной лестницы являются ступени, косоуры (разновидность тетивы, к которой крепятся ступени), опорная планка и уголок. Требования ГОСТа следующие.

  • Угол наклона марша к горизонтали составляет 45 °, 60 ° или 80,5 ° с высотой ступеней 20 см и 30 см (для последних 2-х вариантов).
  • Длина ступеней между тетивами (балками) минимум 50 см.
  • Ширина ступени 20 см или больше.
  • Ширина пожарной лестницы по внешнему краю балок минимум 60 см.
  • Высота ограждения 1 м или выше.
[/stextbox]

[1]

Особенности вертикальной лестницы

Снаружи различных сооружений высотой меньше 20 м устанавливают вертикальные лестницы для пожарных и ремонтных нужд. Требования ГОСТа к пожарным лестницам, расположенным строго вертикально, проще, поскольку их конструкция незамысловата.

  • Высота ступеней не более 35 см.
  • Ширина лестничного полотна без ограждения минимум 60 см, а с ограждением минимум 80 см.
  • Расстояние от последней ступени до земли не более 1,5м.

Такие параметры выбраны по усредненным антропометрическим показателям, чтобы подниматься и спускаться было удобно человеку любой комплекции и роста. Допустимо отклонение от стандартов ГОСТ на 5%, но не больше.

Если вертикальная наружная лестница с ограждением, то его высота может составлять 1 м. Поручни, как говорит ГОСТ, должны заканчиваться не выше, чем 2,5 м от поверхности земли.

Если вертикальная лестница выходит на кровлю, то делают площадку. Ее длина составляет минимум 80 см. На кровле зачастую присутствует ограждение. Оно не должно пересекать площадку, затрудняя переход спасателей, пожарных, сотрудников ремонтных служб.

Ступени вертикальных пожарных лестниц, точно так же, как маршевых, делают из рифленого металла, который не позволяет подошве скользить. На ступенях по ГОСТу должны быть отверстия, поэтому используют решетчатые или просечные листы. Зимой это не дает скапливаться снегу. На таких ступенях не задерживается мусор и свободно стекает вода, им не страшно обледенение.

Ограждения

Ограждение снижает риск свалиться вниз, и выполняется чаще всего в форме вытянутых дуг, приваренных к балкам. Во время спуска человек чувствует себя в безопасности, и даже если у него закружится голова, он сможет опереться на поручни. Высота ограждения составляет обычно 1 м.

Поскольку пожарные работы могут вестись и на крыше, в ГОСТе 53254-2009 указывают требования к ограждению крыши. Его высота над кровлей должна быть минимум 60 см. Если установлен парапет, то ограждение можно сделать ниже. От 60 см отнимают высоту парапета и получают требуемое значение.

Материалы производства

Пожарные лестницы делают металлическими или бетонными. Допускается применение других негорючих материалов, которые не выделяют токсичные вещества при нагревании. СНиП и ГОСТ запрещают использовать для строительства деревянные элементы.

Поскольку лестница из металла, ее грунтуют и покрывают защитным слоем краски. Класс покрытия должен быть V или выше, согласно ГОСТу о лакокрасочных покрытиях 9.032-74. Не допускается окрашивание в различные цвета и оттенки, размеры включений могут быть не более 2 мм. Применяют также оцинкованные пожарные изделия, которые отличаются высокой устойчивостью к ржавлению.

Крепежные элементы (анкерные болты, опоры, уголки) должны быть прочными, обеспечивать надежное соединение.

Металлическую конструкцию собирают из секций, каждая длиной максимум 3 м. Сварку выполняют профессионалы, поскольку сварочные швы являются слабым местом, и должны быть сделаны с особой тщательностью. Сварные швы зачищают и шлифуют. На готовой конструкции не должно быть следов коррозии и окалины.

Какие лестницы считаются пожарными и почему они так называются – это вопрос звучит довольно часто, и он вполне обоснован. Назначение пожарных лестнице определяет статья 39 Федерального закона РФ № 123-ФЗ – это лестницы предназначенные для обеспечения тушения пожара и проведения аварийно-спасательных работ.

Пожарные лестницы

Типы (виды)

В статье перечислены следующие типы пожарных лестниц:

  • П1 – вертикальные лестницы или пожарные лестницы 1-го типа. Устанавливается обычно на торцах или тыловом фасаде здания. Наглядный пример – это пожарная лестница дома, смонтированная на его глухом торце, выходящая на кровлю.
  • П2 – маршевые лестницы, имеющие уклон не больше 6:1 или пожарные лестницы 2-го типа. Это наружная лестница строения, на чьи площадки выполнены выходы со всех этажей. Используется для зданий, где с этажей существует лишь одна внутренняя эвакуационная лестница, что противоречит нормам. Монтаж лестницы 2 типа решает эту проблему.
  • Пожарная лестница 3 типа. Ее нет в нормах, но за нее часто принимают наружную лестницу аварийного выхода, установленную на балконе (лоджии) квартиры (комнаты) многоэтажного дома или общежития, для поэтапной связи этажей и возможности эвакуации в случае пожара или иной чрезвычайной ситуации (ЧС). Она устанавливается вертикально (с уклоном), выход через люк.

 Подробнее об эвакуационных лестницах и аварийных выходах читайте в материалах:

Эвакуационные лестницы: типы, требования, испытания

Аварийные (запасные) пути и выходы

Кроме того, пожарными подразделениями в ходе разведки, спасения людей, ликвидации пожара используется три вида ручных пожарных лестниц: 3-х коленные, штурмовые, лестницы-палки, входящие в состав пожарно-технического вооружения.

Область применения пожарных лестниц:

  • В жилых домах. Чаще всего это многоквартирный дом, а также общежитие; реже частный дом малоэтажной застройки. Жилые дома – это те объекты, где использование таких лестниц наиболее заметно населению, проживающему в них. Подъем по пожарным лестницам является опасным мероприятием, требующим хорошей физической подготовки, навыков, поэтому им занимаются подготовленные люди, прежде всего пожарные; а любителям экстрима и острых ощущений, в том числе подросткам, не стоит пытаться заниматься этим.
  • Общественные здания. Использование стационарных пожарных лестниц, ограждений кровли при проектировании, строительстве в средней школе, детском саду – это стандартное требование пожарной безопасности.
  • Промышленные здания.

Вертикальная типа П1

Наружная пожарная лестница вертикального исполнения – это наиболее распространенный вариант такой технической конструкции, предназначенной для того, чтобы подняться по ней на кровлю (крышу) строения; а затем при необходимости попасть в чердачное помещение или технический этаж здания.

Такая стационарная специальная лестница, согласно ГОСТ Р 53254-2009, бывает двух типов:

  • вертикальная пожарная лестница без ограждения типа П1-1;
  • вертикальная пожарная лестница с ограждением типа П1-2.
Видео (кликните для воспроизведения).

Распространенность такого вертикального варианта исполнения, по сравнению с маршевыми пожарными лестницами типа П2, обусловлена рядом основательных причин:

  • небольшим расходом металлоизделий, необходимых для ее изготовления;
  • простотой изготовления, в том числе на месте;
  • легкостью монтажа;
  • невысокой стоимостью как готового изделия, так и монтажных работ по ее сборке, установки на здание с помощью стальных балок, закладных элементов способом электросварки.

Проектируются и монтируются вертикальные пожарные лестницы, ведущие через люк, слуховое окно, непосредственно на чердак строения, для того чтобы исключить проход по скользкой, заледеневшей скатной металлической кровле, что важно в условиях многих территорий нашей страны с жестким холодным климатом.

Ее определение по ГОСТ Р 53254-2009 – это пожарно-эвакуационная лестница, конструктивно выполненная из 2-х параллельных вертикальных стоек, что жестко соединены поперек между собой опорными ступенями.

Эта металлическая конструкция может быть установлена в разных местах, где она необходима:

  • на фасаде здания, как правило, с тыльной стороны;
  • на глухом торце строения;
  • на перепадах высот крыш или кровель зданий, сооружений.

Защитное ограждение лестницы необходимо при высоте ее вертикальной конструкции больше 6 м, до этого параметра на одно-двухэтажных зданиях, на перепадах высот крыш/кровель зданий любого функционального назначения она может проектироваться, эксплуатироваться без какого-либо ограждения.

Важным эксплуатационной характеристикой для вертикальных пожарных лестниц обоих типов является высота (расстояние) до уровня земли, что связано одновременно с двумя факторами – удобством подъема сотрудников пожарных подразделений, работников технических, коммунальных служб, и сложностью забраться на нее посторонним лицам. Принятая по ГОСТ высота составляет – не меньше 1,5 м, при этом допустимо изготавливать, монтировать нижнюю секцию стационарной пожарной лестницы выдвижной; но так, чтобы была обеспечена ее надежная фиксация в рабочем положении.

Минимальная ширина вертикальной пожарной лестницы без ограждения типа П1-1 составляет 0,6 м, а П1-2 – 0,8 м, что вызвано необходимостью создания большего пространства внутри ограждения; особенно с учетом того, что сотрудники, работники, поднимающиеся по ней одеты в боевую или зимнюю утепленную одежду.

Немаловажна также высота ограждений крыш, кровель, как и их прочность, устойчивость к резкой нагрузке, ведь от этого параметра напрямую зависит жизнь пожарных, спасателей, работников тех коммунальных, технических служб, что по роду профессиональной деятельности поднимаются на верхние точки зданий, сооружений, и работают там.

Для обеспечения удобства выхода на кровлю с вертикальных пожарных лестниц должны быть установлены прямоугольные площадки длиной не меньше 0,8 м.

Кроме того, хотя это, на первый взгляд, может показаться странным, но, видимо, в связи с реальными инцидентами головотяпства работников строительно-монтажных организаций, в ГОСТ Р 53254-2009 прописано прямое указание о том, что ограждения кровель не могут пересекать выходы на кровли с площадок стационарных пожарных лестниц.

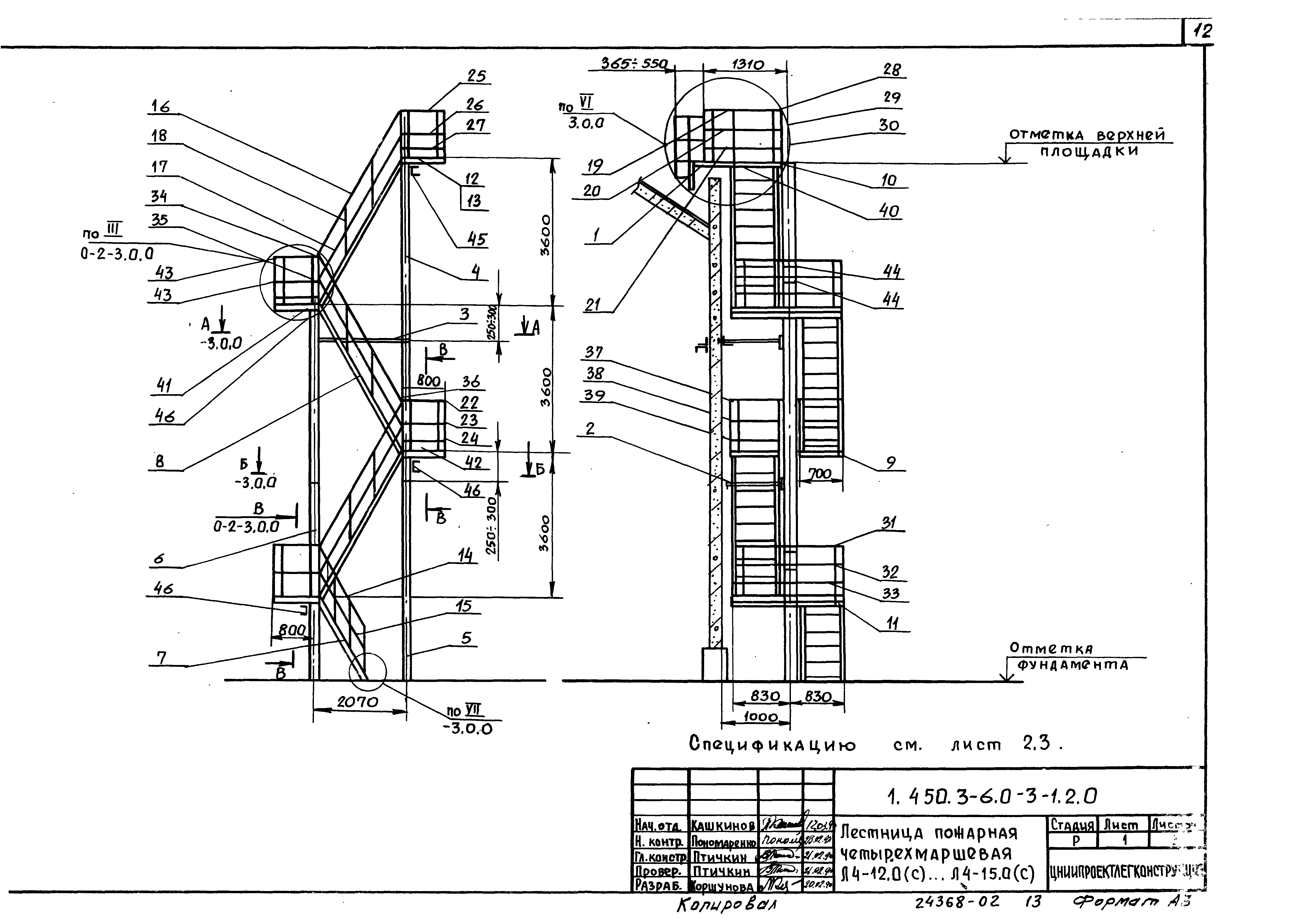

Маршевая типа П2

Для подъема людей на высоту 10–20 м, а также в местах перепадов высоты крыш/кровель 1–20 м необходимо проектировать, устанавливать стационарные лестницы типа П1; а для подъема на здания, сооружения высотой больше 20 м, а также при таких же перепадах высот крыш/кровель строений необходимо применять стационарные лестницы типа П2.

Объяснение этого требования очевидно, ведь маршевая лестница – это наиболее безопасная, удобная для подъема/спуска людей конструкция как внутри, так и снаружи зданий, других строений.

По определениям ГОСТ:

  • маршевая пожарная лестница состоит из жестко соединенных площадок и маршей;
  • марш состоит из двух параллельных направляющих, что жестко соединены поперек опорными ступенями. Устанавливается наклонно под требуемым определенным углом;
  • площадка состоит из основания с жестко закрепленным ограждением.

ГОСТ Р 53254-2009 регламентирует минимально необходимые размеры стационарных пожарных лестниц типа П2 с площадками и маршами:

  • ширина лестничного марша – не меньше 0,6 м;
  • длина ступени – не меньше 0,5 м;
  • ширина ступени – не меньше 0,25 м;
  • расстояние между ступенями при наклоне лестнице 45˚ – 0,2 м; при 60˚ и 80,5˚, что соответствует максимально допустимому по 123-ФЗ уклону 1:6 – 0,3 м.
  • высота перил, как в просторечье называют высоту ограждения лестничных маршей и площадок – не меньше 1 м.

Учитывая, что стационарные лестницы типа П2 устанавливаются снаружи строений, которые могут находиться в любом климатическом поясе нашей страны, изобилующем дождями, ливнями, снегом; то настилы площадок, как и ступени лестничных маршей рекомендовано выполнять не только сплошными из рифленой стали для лучшего сцепления, но решетчатыми, следующего исполнения из:

  • просечно-вытяжных стальных листов;
  • штампованных элементов;
  • стальных полос, поставленных на ребро в одном направлении;
  • таких же полос и стального круглого прута.

Категорически запрещено использовать конструкции всех типов стационарных пожарных лестниц зданий, сооружений как основы, полок для прокладки каких-либо инженерных, технических коммуникаций – от водостоков до слаботочных линий телевидения, связи.

Образцы (варианты, фото)

Вертикальная пожарная лестница с ограждением типа П1-1

Вертикальная пожарная лестница с ограждением типа П1-2

Маршевая пожарная лестница типа П2

Требования

Пожарная безопасность людей, находящихся в зданиях, в первую очередь, определяется возможностью самостоятельно покинуть здание в случае возникновения очага возгорания, начала задымления; а также способностью специалистов подразделений пожарной охраны быстро попасть в различные места зданий, минуя традиционные, основные пути эвакуации, которые могут быть как заполнены людьми, покидающими строения, так и недоступны из-за высокой температуры пожара.

Для решения этой проблемы проводится немало организационных мероприятий, проектируется много строительных конструкций, технических устройств, изделий.

Наружные стационарные лестницы с маршами, используемые как эвакуационные для жителей общежитий, многоквартирных домов коридорного типа; работников организаций, персонала промышленных предприятий, так и для подъема сотрудников пожарных подразделений МЧС России, других пожарных формирований – это простой, эффективный вариант решения, не требующий больших затрат.

Устройство пожарных лестниц вертикального типа для выхода на кровли/крыши строений предназначено только для сотрудников пожарной охраны, обслуживающего персонала организаций коммунального хозяйства.

  • СНиП 21-01-97* (СП 112.13330.2011) – о пожарной безопасности строений;
  • СП 55.13330.2016 (СНиП 31-02-2001) – об одноквартирных, в том числе частных жилых домах;
  • СП 54.13330.2016 – о жилых многоквартирных зданиях – домах, общежитиях, являющийся актуальной редакцией СНиП 31-01-2003;
  • СП 118.13330.2012* – об общественных зданиях, сооружениях, являющийся актуализированной редакцией СНиП 31-06-2009;
  • СП 1. 13130.2009 – об эвакуационных путях и выходах;
  • СП 160.1325800.2014 – о многофункциональных зданиях, комплексах;
  • ГОСТ 25772-83 – об общих технических условиях изготовления, монтажа стальных ограждений лестниц, крыш.

Отдельно стоит выделить нормы, регулирующие эксплуатационные испытания стационарных пожарных лестниц, ограждений крыш зданий и сооружений:

  • НПБ 245-2001;
  • ГОСТ Р 53254-2009.

Расположение стационарных пожарных лестниц на здании, общественном, промышленном сооружении – на глухой стене с торцов или тылового фасада здания, что обусловлено прежде всего скорее архитектурными требованиями, чем удобством пожарного проезда, подъезда к ним.

Нормы устанавливают их угол наклона не больше 1:6, в то время как наружные лестницы третьего типа, предназначенные для эвакуации людей с этажей зданий любого функционального назначения, не называемые пожарными; но выполняющие, в том числе и эту функцию, ведь по ним точно так же поднимаются пожарные в ходе разведки, ликвидации пожара, должны иметь уклон не больше 1:2.

Существенным отличием является также ширина пожарных и наружных эвакуационных лестниц, которая у первых может быть небольшой, а у вторых должна быть не меньше расчетной для данного вида здания, соответствовать ширине внутренних лестниц, чтобы обеспечить эвакуацию.

Говоря о требованиях к стационарным пожарным лестницам нельзя не упомянуть их защитное ограждение, а также ограждение обслуживаемых крыш, скатных кровель, на которые они ведут.

Характеристики, требования к изготовлению, размеры ограждений изложены в ГОСТ 25772-83, в частности:

  • Требования стандарта распространяются на стальные ограждения.
  • Их основные размеры, а также расстояния между элементами ограждений принимаются по таблице 3.
  • Несущие каркасы ограждений необходимо выполнять сварными.
  • Ограждения должны выдерживать нагрузки, что предусмотрены СНиП 2.01.07-85* (СП 20.13330.2016) о нагрузках и воздействиях на строительные конструкции.

На поверхности ограждения должна отсутствовать ржавчина, заусенцы, механические повреждения.

Испытания пожарных лестниц и ограждений кровли (крыш)

Эксплуатация таких конструкций не подразумевает обязательное техническое обслуживание, но недостаточен и лишь визуальный осмотр, неспособный выявить необратимые изменения в металле, находящимся круглый год в неблагоприятных атмосферных условиях, сопровождаемых резкими перепадами температуры воздуха, упоминания о котором можно встретить в некоторых рекомендациях.

Вот что официальным языком говорят по этому поводу нормативные документы:

  • В пункте 24 «Правил противопожарного режима в РФ» сказано, что руководителю организации, на балансе которой находятся здания с наружными пожарными лестницами, ограждениями на крышах/покрытиях строений, должно обеспечить их содержание в исправном состоянии; для чего необходима регулярная очистка ото льда, снега, проведение эксплуатационных испытаний не реже одного раза в пятилетку с составлением протокола испытаний соответствующего образца.
  • В пункте 6.1.4 ГОСТ Р 53254-2009 указано, что эти же конструкции необходимо испытывать при сдаче строений в эксплуатацию, а затем также не реже 1 раза за пятилетие подвергать периодическим испытаниям.
  • Кроме того, что наружные пожарные лестницы, ограждения кровель зданий, естественно, должны содержаться в исправном состоянии; они не реже одного раза в году должны подвергаться обследованию на целостность конструкции, о чем необходимо составить соответствующий акт.
  • Если будут обнаружены дефекты, нарушения целостности наружных пожарных лестниц, ограждений кровель, то необходимо провести восстановительные работы, необходимый ремонт с последующим внеочередным испытанием на прочность.
  • Результаты испытаний всех конструкций, установленных на строениях, признаются удовлетворительными, если они соответствуют требованиям ГОСТ; в противном случае, при отрицательных результатах даже по одному из показателей, повторные испытания проводят только после устранения недочетов.
  • Весь объем проверок, испытаний приведен в таблице 2 данного ГОСТ.

В этом различия между требованиями ППР-2012 и ГОСТ, в котором есть соответствующие разъяснения о том, кто проводит испытания и как часто:

  • Как ежегодное обследование, так и эксплуатационные испытания вертикальных, маршевых пожарных лестниц, ограждений крыш строений проводят организации, обладающие аттестованным испытательным оборудованием, набором измерительного инструмента с результатами его проверок, а также имеющие обученный персонал.
  • Как можно заметить, в этом официальном документе нет и упоминания ни о каких лицензированных, кем бы то ни было, специализированных организациях; аккредитованных лабораториях; аттестованных высококвалифицированных работниках.

Порядок, метод испытаний по каждому элементу стационарных пожарных лестниц, ограждений подробно, понятным языком изложены в разделе 6.2 данного ГОСТ:

  • Все испытания проводят днем в условиях хорошей прямой видимости, с соблюдением необходимых требований техники безопасности, с ограждением места испытаний предупреждающими знаками.
  • Испытания конструкций на прочность являются статичными, а величины нагрузок выбираются с условием максимально возможной нагрузки на конструкцию, с коэффициентом запаса прочности 1,5.
  • Испытательные нагрузки создаются любым доступным способом, но полностью исключающим присутствие людей под нагружаемой конструкцией – электрической лебедкой с редуктором, гидравлическим насосом и другими механизмами, устройствами.
  • Основные габариты всех конструкций допустимо измерять как традиционным измерительным инструментом – рулеткой, линейкой, штангенциркулем, так и современными средствами, например, лазерным дальномером.
  • Контроль качества сварных швов, защитных антикоррозионных покрытий проводят визуально.
  • Каждую пятую ступень вертикальных, маршевых лестниц проверяют на прочность нагрузкой 180 кгс, прикладывая ее посредине ступени на 2 мин, после чего должна сохраниться целостность, не должно быть признаков остаточной деформации.
  • Аналогичным по времени, оценкам после испытаний, но с расчетными нагрузками по несложным формулам, приведенным в ГОСТ для каждой конкретной конструкции, проводят испытания балок крепления вертикальных лестниц, лестничных маршей, площадок лестниц.
  • Прочность ограждения вертикальных лестниц, маршей и площадок маршевых лестниц, а также ограждений кровель, крыш, покрытий строений проверяют приложением горизонтальной нагрузки 54 кгс в точках, указанных в ГОСТ для каждого вида конструкций.

По результатам испытаний составляется протокол, форма которого приведена в приложении Е ГОСТ Р 53254-2009, а на всех наружных пожарных лестницах, ограждениях кровель, прошедших испытания, закрепляют бирки/таблички с информацией об испытаниях. Их форму, как и способы нанесения информации, определяет организация, проводившая испытания, с учетом климатических особенностей региона.

Часто задаваемые вопросы Нужна ли лицензия на монтаж пожарной лестницы?

— Нет.

Испытание пожарных лестниц – лицензируемый вид деятельности?

— Нет, так как такого вида работ, услуг нет в перечне лицензируемых видов деятельности МЧС. Поэтому лицензия на право производства таких работ не требуется.

Каково расстояние от окна до пожарной лестницы?

— В соответствии с требованиями п. 4.4.2 СП 1.13130.2009 «Эвакуационные пути и выходы» наружная лестница должна располагаться на расстоянии не менее 1 м от плоскости оконных проемов.

Каково расстояние между пожарными лестницами?

— Не нормируется.

Каково расстояние от пожарной лестницы до стены?

— Согласно таблицы Б.1 приложения Б ГОСТ Р 53254-2009 о лестницах пожарных наружных стационарных, оно должно быть не менее 300 мм.

Чем отличается пожарная лестница от эвакуационной?

— Максимально разрешенным уклоном и шириной. Для пожарной лестницы – это 1:6 и 0, 6 м, а для эвакуационной – 1:2 и 0, 9 м. Кроме этого пожарная лестница может иметь выход на кровлю.

Чем красить (окрашивать) пожарную лестницу и в какой цвет?

— Согласно пункта 6.2.8 ГОСТ Р 53254-2009 грунтовка и окраска конструкций наружных пожарных лестниц должны соответствовать V классу по ГОСТ 9.032-74 о лакокрасочных покрытиях, при этом цвет не нормируется.

Каким знаком (табличкой) обозначается пожарная лестница?

— Согласно ГОСТ 12.4.026-2015 «Цвета сигнальные, знаки, безопасности и разметка сигнальная» она обозначается знаком F 03:

Знак “Пожарная лестница”

и устанавливается в месте ее нахождения.

Каковы требования к двери, ведущей на пожарную лестницу?

— Высота в свету не менее 1,9 м, ширина не менее 0,8 м.

Видео (кликните для воспроизведения).

Источники:

  1. Гагарин, В. Г. Теплотехнический расчет наружных ограждений и расчет теплового режима охраны здания. Учебное пособие / В.Г. Гагарин, Е.Г. Малявина, А.С. Маркевич. — М.: МГСУ, 2014. — 112 c.
  2. Главатских, В.А. Строительство метрополитенов: Учебное пособие для вузов ж.-д. транспорта / В.А. Главатских, В.С. Молчанов. — М.: Маршрут, 2016. — 680 c.

Пожарная лестница наружная чертеж

Оценка 5 проголосовавших: 1

Здравствуйте! Представляюсь на нашем ресурсе. Я Сергей Винокуров. Я уже более 11 лет занимаюсь застройкой и планировкой помещений. Я считаю, что являюсь специалистом в этом направлении, хочу подсказать всем посетителям сайта как решать сложные и не очень задачи.
Все материалы для сайта собраны и тщательно переработаны для того чтобы донести как можно доступнее всю нужную информацию. Перед применением описанного на сайте всегда необходима обязательная консультация с профессионалами.

Чем пожарная лестница отличается от эвакуационной

Большинство людей не задумывается о терминах: эвакуационная лестница, пожарная. И даже путает их. Между тем, основные отличия пожарной лестницы от эвакуационной – это ширина лестничной конструкции, наклон, допустимые нагрузки и предназначение. По пожарной лестнице передвигаются только сотрудники мчс. Они немедленно приступают к тушению огня в то время, как эвакуация людей из здания еще продолжается по эвакуационной лестнице.

Эти конструкции монтируют на всех многоэтажных строениях, чтобы имелась возможность организовать выход людей из здания одновременно с тушением пожара.

Эвакуационных лестницы, в чем их отличие от пожарных

Внутренние эвакуационные лестницы устраивают внутри построек. Сооружения используют для вывода из здания жильцов, обычных жителей. Они обязательно маршевые, с уклоном не более 45 градусов, имеют большую пропускную способность. Их сооружают негорючими (из бетона или металлическими). Располагают внутри лестничных клеток (тип 1) либо оставляют открытыми (тип 2).

Оговариваются параметры данного типа сооружений:
  • ширина пролета 1,1 м;
  • высота перильного ограждения 1,2 м;
  • ширина поворотной площадки равная ширине марша.

Также для эвакуации используются наружные открытые лестницы (тип 3). Их изготавливают из нержавейки или черного металла. Последние грунтуют и окрашивают, чтобы защитить от коррозии. Ступени выполняют из решетчатых материалов, которые не задерживают воду и снег.

Ширину маршей рассчитывают по нормам в зависимости от планового количества людей, которые находятся на этажах. Количество поворотных площадок и спусков определяется высотой дома. Площадки нужны, чтобы ступенчатая конструкция была более компактной, чтобы обеспечить людям передышку при спуске. Прочные металлические ограждения высотой 1,2 м защищают людей от падения во время передвижения.

Наружные лестницы устанавливают у глухих стен фасада, чтобы огонь, вырывающийся из окон, не мог помешать передвижению людей. Если оконные проемы все же есть, расстояние от них до лестницы не может быть менее 1 м.

Пожарными лестницами пользуются только бойцы пожарной службы во время тушения пожара. Эти металлические лестничные конструкции бывают вертикальными или маршевыми. В зависимости от высоты строения их делят на типы. Вертикальные сооружения:
  • без ограждения. Применяются на зданиях высотой менее 6 метров, без существенных перепадов в высоте кровли. Ширина такой конструкции от 0,6 м;
  • с ограждением. Монтируется на зданиях высотой до 20 м. Стандартная ширина лесенки от 0,8 м.
  • Прямые металлические марши устанавливают при высоте объекта свыше 20 м.

Конструктивно все типы металлических лестниц изготавливают, используя косоуры или тетивы. Делают их максимально прочными и надежными.



Заказать проект наружной пожарной лестницы

Требования к устройству пожарных лестниц определены главой 7 – “Обеспечение деятельности пожарных подразделений” СП 4.13130 “Системы противопожарной защиты. Ограничение распространения пожара на объектах защиты. Требования к объемно-планировочным и конструктивным решениям” и “ГОСТ Р 53254-2009. Национальный стандарт Российской Федерации. Техника пожарная. Лестницы пожарные наружные стационарные. Ограждения кровли. Общие технические требования. Методы испытаний”. В соответствии с требованиями норм, в зданиях, где отсутствуют выходы на кровлю из имеющихся лестничных клеток для подъема пожарных на покрытие при высоте 10–20 м, а также в местах перепадов высоты крыш/кровель 1–20 м необходимо проектировать и устанавливать стационарные лестницы типа П1. Лестница типа П1 это стационарная наружная металлическая лестница вертикального исполнения (наиболее распространенный вариант) конструктивное устройство которой позволяет подняться по ней на кровлю (крышу) строения, а также попасть в чердачное помещение или технический этаж здания. Такая стационарная специальная лестница, согласно ГОСТ Р 53254-2009, бывает двух типов:
  • Вертикальная пожарная лестница без ограждения типа П1-1;
  • Вертикальная пожарная лестница с ограждением (защита от падения) начинающимся с высоты 2,5 метра типа П1-2.
Важным эксплуатационной характеристикой для вертикальных пожарных лестниц обоих типов является расстояние от нижней ступени до уровня земли, что связано одновременно с двумя факторами – удобством подъема сотрудников пожарных подразделений, работников технических, коммунальных служб, и сложностью забраться на нее посторонним лицам. Принятая по ГОСТ высота составляет – не меньше 1,5 м, при этом допустимо изготавливать, монтировать нижнюю секцию стационарной пожарной лестницы выдвижной; но так, чтобы была обеспечена ее надежная фиксация в рабочем положении. Минимальная ширина вертикальной пожарной лестницы без ограждения типа П1-1 составляет 0,6 м, а П1-2 – 0,8 м, что вызвано необходимостью создания пространства внутри ограждения с учетом того, что поднимающиеся пожарные одеты в боевую или зимнюю утепленную одежду. Для обеспечения удобства выхода на кровлю с вертикальных пожарных лестниц должны быть установлены прямоугольные площадки длиной не меньше 0,8 м. Стационарные лестницы на перепадах крыш/кровель высотой до 6 м. может проектироваться, без какого-либо ограждения. Если вертикальная пожарная лестница установлена на высоту более 6 м, то она должна иметь ограждения с высоты не более 2,5 м. Минимальное нормативное расстояние от стены здания до плоскости лестницы 0,3 метра. Минимальное расстояние по горизонтали от лестницы до оконных проемов здания не менее 1 метра. Для подъема на здания, сооружения высотой больше 20 м. (при отсутствии выходов на покрытие из внутренних лестничных клеток), а также при таких перепадах высот крыш/кровель строений необходимо применять стационарные металлические лестницы типа П2 (маршевые лестницы с уклоном не более 6:1). ГОСТ Р 53254-2009 регламентирует минимально необходимые размеры стационарных пожарных лестниц типа П2 с площадками и маршами:
  • Ширина лестничного марша – не меньше 0,6 м;
  • Длина ступени – не меньше 0,5 м;
  • Ширина ступени – не меньше 0,25 м;
  • Высота перил, как в просторечье называют высоту ограждения лестничных маршей и площадок – не меньше 1 м.
При этом для эвакуационных лестниц должны соблюдаться следующие размеры:
  • Ширина ступени — не менее 0,25 м;
  • Высота ограждений маршей и площадок — не менее 1,2 м;
  • Ширина лестниц — не менее 0,9 м.

Ручные пожарные лестницы – Энциклопедия пожарной безопасности

Ручные пожарные лестницы – переносная конструкция, входящая в состав пожарно-технического вооружения пожарного автомобиля и предназначенная для обеспечения действий по тушению пожаров и проведению связанных с ними АСР на высоте. Ручные пожарные лестницы являются одним из наиболее часто используемых средств пожарно-технического вооружения.

В нашей стране в эксплуатации находится 3 следующих типа ручных пожарных лестниц: штурмовые лестницы, выдвижные пожарные лестницы, лестницы-палки. Выдвижная лестница – ручная пожарная лестница, конструктивно состоящая из нескольких параллельно связанных колен и оборудованная механическим устройством перемещения их относительно друг друга в осевом направлении в целях регулирования длины лестницы. Отсчёт колен ведется с верхнего. Эта лестница предназначена для подъёма пожарных и пожарно-технического вооружения на второй и третий этажи зданий при тушении пожаров, а также для проведения АСР в зданиях, сооружениях и на производственных объектах различных отраслей народного хозяйства.

Лестница штурмовка – ручная пожарная лестница, конструктивно состоящая из двух параллельных тетив, жёстко соединённых поперечными опорными ступеньками и оборудованная крюком для подвески на опорную поверхность. Предназначена для обеспечения действий личного состава при тушении пожаров и проведении связанных с ними АСР на высоте. Она используется для подъёма пожарных по наружной стене зданий и сооружений, а также для обеспечения работ при вскрытии кровли на крутых крышах.

Лестница-палка – ручная пожарная складная лестница, конструктивно состоящая из двух параллельных тетив, шарнирно соединённых опорными ступеньками. Предназначена для обеспечения действий при тушении пожаров и проведении связанных с ними АСР на высоте. Лестница используется для подъёма пожарных в окна первого этажа здания. Лестницы изготавливаются в большинстве случаев из металла, однако имеются на вооружении и деревянные, а в последнее время и фибергласовые конструкции.

Аварийный план | Планы пожарных и чрезвычайных ситуаций | Шаблон плана эвакуации при пожаре

Стрелка направления

Двойная лестница

Лестница

Лифт

Аварийный выход

Аварийный выход для инвалидов

Телефон службы экстренной помощи 1

Используйте лестницу в огне

Пожарная лестница или пожарный выход

Черная пожарная сигнализация

Красная пожарная сигнализация

Огнетушитель 1

Пожарный шланг без текста

Огнетушитель 2

Пожарный шланг с черным текстом

Пожарный шланг с красным текстом

Первая помощь

Стрелка влево

Стрелка вправо

Вы здесь

Биологическая опасность

Радиационная опасность

Препятствия

Хранение опасных материалов

Соединения спринклера

Частная система обнаружения пожара

Выходы и входы

Водоснабжение

Шахта лифта

Ближайший пожарный гидрант

Электрический выключатель

Расположение ящика Нокс

Отключение воды

Другие вертикальные отверстия

Доступ на крышу

Отключение газа

Телефон службы экстренной помощи 2

Контактная информация для экстренных случаев

Пожарная сигнализация

Противопожарное стекло

Пожарная лестница

Опасность Сжатый газ

Легковоспламеняющийся материал

Окислитель Материал

Вредные химические вещества

Неионизирующее излучение

Коррозионный материал

Высокое напряжение

Опасный химикат

Опасность смерти

Пожарная точка

Противопожарное одеяло

планов эвакуации при пожаре | Город Маттапуазет, Массачусетс,

Планы эвакуации при пожаре — это лучший инструмент для обеспечения безопасности вашей семьи. У тебя есть?

В случае пожара каждый должен знать, куда идти при срабатывании пожарной сигнализации. Составьте план пожарной эвакуации сегодня и обеспечьте безопасность своей семьи в завтрашнем дне.

Первый шаг:

Нарисуйте план своего дома. Включите все возможные аварийные выходы, такие как окна и двери. Нарисуйте два разных способа побега из каждой комнаты в доме, если это возможно. В качестве ежедневного напоминания повесьте этот рисунок в месте, где его будет видно всей семье.

Второй шаг:

Выберите место встречи снаружи. Место встречи должно быть на безопасном расстоянии от вашего дома и запоминаться всем в доме. Выберите дерево, дом соседа или фонарный столб. Если срабатывает пожарная сигнализация, все идут на место встречи, чтобы отчитаться.

Третий шаг:

Убедитесь, что все знают, как звонить в службу экстренной помощи 9-1-1. В случае пожара не тратьте драгоценные минуты на звонки из дома.Выйдите и позвоните в 9-1-1 с мобильного телефона или телефона соседа. И помните: НИКОГДА и ни по какой причине повторно не входите в погребальный дом.

Четвертый и самый важный шаг:

ПРАКТИКА  ваш план побега. Планы бесполезны, если никто не знает, как их использовать. Обсудите план со всеми в доме и выполняйте практические упражнения не реже двух раз в год. Используйте это пошаговое руководство, чтобы проверить пути эвакуации и убедиться, что все выходы безопасны и практичны. При реальном пожаре вы должны быстро реагировать, чтобы выбраться из дома.Наличие плана и понимание того, как его использовать, гарантирует, что люди безопасно выберутся из горящего дома. Также обязательно ознакомьтесь с планом с любыми гостями, которые посещают дом.

Каждый год в домах гибнут семьи. Наличие Плана эвакуации при пожаре может спасти жизни во время чрезвычайной ситуации.

Держите пожарные лестницы в чистоте

Библиотека Конгресса не владеет правами на материалы в своих коллекциях. Поэтому он не лицензирует и не взимает плату за разрешение на использование такого материала и не может предоставлять или отказывать в разрешении на публикацию или иное распространение материала.

В конечном счете, исследователь обязан оценить авторские права или другие ограничения на использование и получить разрешение от третьих лиц, когда это необходимо, прежде чем публиковать или иным образом распространять материалы, найденные в коллекциях Библиотеки.

Для получения информации о воспроизведении, публикации и цитировании материалов из этой коллекции, а также о доступе к исходным материалам см.: Плакаты администрирования рабочих проектов — Информация о правах и ограничениях

  • Консультант по правам : Нет известных ограничений на публикацию.
  • Репродукция номер : LC-DIG-ds-05007 (цифровой файл оригинального товара) LC-USZC2-940 (слайд с цветной пленкой)
  • Телефонный номер : POS – WPA – NY . M85, нет. 1 (размер B) [P&P]
  • Информация о доступе : —

Получение копий

Если отображается изображение, вы можете загрузить его самостоятельно.(Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса из соображений прав, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги тиражирования Библиотеки Конгресса.

  1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность.Если поле «Репродукционный номер» выше включает репродукционный номер, начинающийся с LC-DIG. .., то есть цифровое изображение, которое было сделано непосредственно с оригинала и имеет достаточное разрешение для большинства целей публикации.
  2. Если есть информация, указанная в поле Номер репродукции выше: Вы можете использовать репродукционный номер для покупки копии в Duplication Services. Это будет сделано из источника, указанного в скобках после номера.

    Если в списке указаны только черно-белые («ч/б») источники и вам нужна копия, показывающая цвета или оттенка (при условии, что они есть у оригинала), обычно можно приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, включая каталог запись («Об этом элементе») с вашим запросом.

  3. Если в поле Номер репродукции выше нет информации: Как правило, вы можете приобрести качественную копию через Duplication Services. Назовите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Пожалуйста, выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонке в разделе «Распечатки». и читальный зал фотографий, чтобы просмотреть исходные предметы. В некоторых случаях используется суррогатное изображение (замещающее изображение). доступны, часто в виде цифрового изображения, копии или микрофильма.

  1. Элемент оцифрован? (Эскиз (маленькое) изображение будет видно слева.)

    • Да, элемент оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть просматривать в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленьких) изображений, когда вы находитесь вне Библиотеки Конгресс, потому что права на предмет ограничены или не были оценены на предмет прав ограничения.
      В качестве меры по сохранению мы, как правило, не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал просто слишком хрупок, чтобы служить. Например, стекло и пленочные фотонегативы особенно подвержены повреждениям. Их также легче увидеть онлайн, где они представлены в виде положительных изображений.)
    • Нет, элемент не оцифрован. Перейдите к #2.
  2. Указывают ли вышеприведенные поля «Информация о доступе» или «Номер вызова», что существует нецифровой суррогат, например, микрофильмы или копии?

    • Да, другой суррогат существует. Справочный персонал может направить вас к этому суррогат.
    • Нет, другого суррогата не существует. Перейдите к #3.
  3. Если вы не видите уменьшенное изображение или ссылку на другой суррогат, пожалуйста, заполните бланк вызова в читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют назначения на более позднее время в тот же день или в будущем. Справочный персонал может проконсультировать вас как по заполнению бланка заказа, так и по срокам подачи товара.

Чтобы связаться со справочным персоналом в читальном зале эстампов и фотографий, воспользуйтесь нашим Спросите библиотекаря или позвоните в читальный зал между 8:30 и 5:00 по номеру 202-707-6394 и нажмите 3.

Планирование эвакуации при пожаре и краткие сведения о пожаре

Предметы, которые блокируют двери и окна в вашем доме, могут помешать вам сбежать в случае домашнего пожара.

И это может означать разницу между жизнью и смертью.Так разблокируйте выходы сегодня! Ключом к безопасности вашей семьи является планирование и отработка домашнего плана эвакуации при пожаре два раза в год. Начните с определения двух путей эвакуации из каждой комнаты, если это возможно, затем убедитесь, что каждый из этих путей эвакуации может безопасно использоваться всеми.

Загрузите брошюру «Расчистите пути эвакуации» на английском (PDF) или испанском (PDF) языках.

  • Соберите вместе всех домочадцев и составьте план. Пройдитесь по своему дому и осмотрите все возможные выходы и пути эвакуации.Домохозяйствам с детьми следует подумать о том, чтобы нарисовать план своего дома, отметив два выхода из каждой комнаты, включая окна и двери. Кроме того, отметьте расположение каждой дымовой пожарной сигнализации. Чтобы упростить планирование, загрузите таблицу планирования побега NFPA (PDF). Это отличный способ привлечь детей к пожарной безопасности безопасным способом.
  • Закрытая дверь может замедлить распространение дыма, тепла и огня. Установите датчики дыма в каждой спальной комнате, за пределами каждой спальной зоны и на каждом уровне дома.NFPA 72, Национальный кодекс пожарной сигнализации® требует наличия взаимосвязанных пожарных извещателей по всему дому. Когда звучит один, звучат все.
  • Все в доме должны понять план побега. Когда вы будете выполнять свой план, убедитесь, что пути эвакуации свободны, а двери и окна можно легко открыть.
  • Выберите место встречи снаружи (например, дом соседа, фонарный столб, почтовый ящик или знак остановки) на безопасном расстоянии перед вашим домом, где каждый может встретиться после побега.Обязательно отметьте место встречи в плане побега.
  • Выйдите на улицу и посмотрите, хорошо ли виден ваш номер улицы с дороги. Если нет, нарисуйте его на бордюре или напишите номера домов, чтобы спасатели могли найти ваш дом.
  • Пусть все запомнят номер экстренной службы пожарной охраны. Таким образом, любой член домохозяйства может позвонить из дома соседа или с мобильного телефона, оказавшись в безопасности на улице.
  • Если есть младенцы, пожилые люди или члены семьи с ограниченными физическими возможностями, убедитесь, что им назначен кто-то, кто будет помогать им в учениях по пожарной безопасности и в случае чрезвычайной ситуации.Назначьте также резервного человека на случай, если назначенный не окажется дома во время чрезвычайной ситуации.
  • Если окна или двери в вашем доме имеют защитную решетку, убедитесь, что на решетке есть устройства аварийной разблокировки, чтобы их можно было немедленно открыть в экстренной ситуации. Устройства аварийного сброса не поставят под угрозу вашу безопасность, но они увеличат ваши шансы на спасение при пожаре в доме.
  • Расскажите гостям или посетителям вашего дома о плане пожарной эвакуации вашей семьи. Останавливаясь на ночь в домах других людей, спросите об их плане побега.Если у них нет готового плана, предложите помочь им составить его. Это особенно важно, когда детям разрешается посещать “ночевки” в домах друзей. См. информационный бюллетень NFPA «Пожарная безопасность для детей».
  • Будьте полностью готовы к настоящему пожару: когда сработает пожарная сигнализация, немедленно выходите. Жителям многоэтажек и многоквартирных домов может быть безопаснее «обороняться на месте».
  • Как только ты выйдешь, держись подальше! Ни при каких обстоятельствах не возвращайтесь в горящее здание.Если кто-то пропал, сообщите об этом диспетчеру пожарной охраны при звонке. У пожарных есть навыки и оборудование для проведения спасательных работ.

Проверка вашего плана.

Просмотрите лист с советами по безопасности при планировании побега и загрузите таблицу, которая поможет составить план побега из дома.

Быстрые факты об огне.

Источники: Национальная ассоциация противопожарной защиты

.

Понравилась эта статья? Поделиться этим!

Советы по безопасности и противопожарной безопасности | Бартлетт, Теннесси

План эвакуации при пожаре в доме

Знают ли члены вашей семьи, что делать в случае пожара в вашем доме? Большинство пожаров в жилых домах происходит в часы, когда мы спим. Смерти от пожаров чаще всего происходят после полуночи! Ежегодно от пожаров погибает более 6500 человек, причем более половины из них — дети и пожилые люди. Члены вашей семьи должны понимать, что их безопасность зависит от того, чтобы как можно быстрее выбраться из дома, а затем остаться дома! Оставьте огонь профессиональным пожарным…. Вытащите свою семью!

Ключом к любому плану пожарной безопасности дома является планирование заранее!

Начертите план этажа

Первое, что вам нужно сделать, это начертить план вашего дома.Это можно сделать на обычном листе блокнота или на миллиметровой бумаге… в зависимости от того, что для вас проще. Покажите каждую дверь и окно в каждой комнате.

Теперь попросите всю семью пройтись из комнаты в комнату и определить два способа выхода. Обычно это дверь спальни и окно. Если спальня находится на втором этаже… убедитесь, что в каждой комнате есть пожарная лестница. Их можно приобрести во всех ведущих магазинах бытовой техники и товаров для дома. Убедитесь, что все знают, как им пользоваться.

Спать с закрытой дверью

Рекомендуется спать с закрытой дверью в спальню. Огню требуется 10-15 минут, чтобы прожечь дверь… это 10-15 минут, чтобы выбраться. Если вас разбудил дым или детектор дыма… Всегда щупайте дверь, прежде чем открывать ее. Если он теплый… не открывайте его. Используйте свой второй выход из комнаты. Если дым идет в вашу комнату из-под двери… положите полотенце или покрывало перед дверью, чтобы он не проник внутрь.Это даст вам дополнительное время, чтобы выбраться через второй выход.

Если дверь не горячая… медленно откройте ее и если пламени не видно, проползите под дымом к ближайшему выходу. Если вы видите пламя, закройте дверь и воспользуйтесь вторым выходом. Как только выйдете… держитесь подальше.

Назначьте место встречи

Назначьте заранее определенное место встречи за пределами вашего дома. Это может быть почтовый ящик, большое дерево, что угодно, что находится достаточно далеко от дома, чтобы быть в безопасности. Как только вы окажетесь снаружи… не пытайтесь вернуться внутрь.Подождите там для других членов вашей семьи. Идите к соседям и позвоните в 911. Если кто-то пропал… сообщите пожарным, где они могут быть.

Практика ведет к совершенству

Теперь… самая важная часть плана эвакуации при пожаре! Практикуй то, что планируешь ! Сделайте это весело. Пусть ребенок потренируется ползать под воображаемым дымом и научит его, как и когда открывать двери и окна в спальне. Подайте сигнал на детекторы дыма в вашем доме… чтобы дети знали, как они звучат.

Рекомендуется проверять детектор дыма ночью, после того как дети легли спать, чтобы убедиться, что он их разбудит. Исследования показали, что некоторые дети засыпают из-за дымовой сигнализации. Лучше знать это до реальной чрезвычайной ситуации.

Детекторы дыма

Мы рекомендуем установить детектор дыма в каждом коридоре за пределами спален и по одному в каждой спальне. Ежемесячно проверяйте их и меняйте батарейки не реже одного раза в год. Мы рекомендуем менять батарейки при переводе часов на летнее время и обратно.

Если вам нужна дополнительная информация о том, как создать план эвакуации при пожаре, или у вас есть другие вопросы о домашней пожарной безопасности. Пожалуйста, позвоните в отдел противопожарной безопасности по телефону 901-385-3322 или отправьте электронное письмо начальнику пожарной охраны или заместителю начальника пожарной охраны. Мы здесь, чтобы помочь.

Планирование аварийного побега | Брайтон, Нью-Йорк

Ваша возможность выбраться наружу зависит от исправной дымовой сигнализации и предварительного планирования



В 2013 году в Соединенных Штатах было зарегистрировано около 369 500 пожаров в жилых домах и 2755 связанных с ними смертей среди гражданского населения.Огонь может быстро распространиться по вашему дому, и у вас останется всего две минуты, чтобы безопасно сбежать после того, как прозвучит сигнал тревоги. Соберите вместе всех в вашей семье и составьте план.

Пройдитесь по дому и осмотрите все возможные выходы и пути эвакуации. Домохозяйствам с детьми следует подумать о том, чтобы нарисовать план своего дома, отметив два выхода из каждой комнаты, включая окна и двери.


Для упрощения планирования загрузите таблицу планирования побега NFPA.
Советы по планированию побега от NFPA и бесплатный лист с советами по безопасности.

План эвакуации при пожаре в доме
Члены семьи должны знать, что делать в случае пожара в их доме. Если небольшой пожар нельзя легко контролировать, рекомендуется поручить тушение пожара профессиональным пожарным, а членам семьи безопасно покинуть дом.

Должен быть разработан и отработан план побега из дома, чтобы каждый человек точно знал, что делать. Также важно практиковать упражнения на выходе дома.

Большинство пожаров в жилых домах происходит между 8 часами вечера.м. и 8 часов утра. Больше всего смертей от пожаров в жилых домах происходит между полуночью и 4 часами утра, когда большинство людей спят. Ежедневно в США происходит в среднем 800 пожаров в жилых домах. Ежегодно от пожаров погибает более 6500 человек, из них более половины дети и пожилые люди. Большинство из этих смертей приходится на домашние пожары.

Независимо от причины пожара дом может быть наполнен дымом. Это очень опасная ситуация. Члены семьи могут плохо видеть.Дым и ядовитые газы могут вызвать головокружение и дезориентацию. В суматохе можно легко заблудиться или застрять в доме. Члены семьи должны понимать, что их безопасность зависит от быстрого выхода из дома. Было доказано, что учения на выходе снижают вероятность паники и травм при пожаре, и что обученные и информированные люди имеют гораздо больше шансов выжить при пожаре в своем доме.

Планируйте заранее


Первый шаг к тому, чтобы избежать пожара в доме, — это заранее спланировать свои действия. Установка детекторов дыма в доме и уверенность в том, что они находятся в хорошем рабочем состоянии, могут предупредить членов семьи о присутствии дыма или огня, пока не стало слишком поздно. Вместе члены семьи могут принять решение о плане эвакуации в случае пожара в доме.

Двери спальни должны быть закрыты, пока люди спят. Огню требуется 10-15 минут, чтобы прожечь деревянную дверь. Жителю еще 10-15 минут, чтобы сбежать. Затем члены семьи должны посетить каждую спальню и найти два пути эвакуации:

  1. Обычный выход
  2. Другой выход через дверь или окно
Планирование маршрута эвакуации
Каждый член семьи должен знать, как безопасно выйти на улицу, по крайней мере, двумя путями.Члены семьи должны потренироваться открывать окна, чтобы привыкнуть к их работе. Застрявшие окна должны быть выявлены и отремонтированы. Если во время пожара окно заклинило, его можно выбить с помощью предмета и накрыть раму одеялом или полотенцем, чтобы закрыть осколки стекла. Однако гораздо безопаснее открыть окно, чем разбить стекло. Никогда не ставьте замки или решетки на окна или двери, которые нельзя открыть изнутри.

Осознайте опасность дыма


Каждый член семьи должен понимать, как важно ползти низко под дымом.Дым и тепло поднимаются вверх, поэтому лучшее место для свежего и прохладного воздуха — у пола. Когда человек попадает в здание, наполненное дымом, он должен упасть на четвереньки и доползти до ближайшего выхода. Проверьте все закрытые двери, прежде чем открывать их. Ощупайте заднюю часть двери. Если жарко, не открывайте. Повернитесь и идите ко второму выходу. Если дверь не горячая, открывайте медленно, но будьте готовы захлопнуть ее, если возникнет пламя.

Потренируйтесь, что делать, если вы попали в ловушку. Поскольку двери задерживают дым, а пожарные знают толк в спасении, шансы на выживание превосходны.Закройте двери между вами и дымом. Заделайте щели и закройте вентиляционные отверстия, чтобы дым не проникал внутрь. Если есть телефон, позвоните в пожарную часть в вашем точном местоположении, даже если они находятся на месте происшествия. Подождите у окна и подайте сигнал простыней, фонариком или чем-то видимым.

Организация безопасного места для встреч

На безопасном расстоянии от дома должно быть установлено специальное место для встреч. Это может быть почтовый ящик, соседский подъезд или большое дерево во дворе.Что бы это ни было, это должно быть что-то стационарное и неподвижное (например, автомобиль). Здесь все встречаются в случае пожара. Это также не позволяет членам семьи бродить по окрестностям в поисках друг друга или, что еще хуже, соблазниться снова войти в горящий дом из-за того, что одна мысль застряла внутри. Оказавшись снаружи в специальном месте встречи, человека можно отправить к соседу, чтобы позвонить в службу 911. Если кто-то пропал без вести, немедленно сообщите эту информацию в пожарную часть и сообщите им, где может быть вероятное местонахождение пропавшего человека.Ни при каких обстоятельствах никто не должен повторно входить в горящее здание.

Практикуйте свой план эвакуации при пожаре
Одним из очень хороших шагов в планировании плана эвакуации дома при пожаре является создание поэтажной схемы дома. Отметьте обычные и аварийные пути эвакуации, а также окна, двери, лестницы и коридоры.

Хороший способ проверить эффективность плана эвакуации при домашнем пожаре — уложить каждого члена семьи в свою кровать, выключить свет и активировать детектор дыма, нажав на тестовый переключатель.Каждый член семьи должен помочь «разбудить» других, выкрикивая предупреждение. Члены семьи должны выйти из своих комнат в соответствии с планом, проползти низко под дымом, попрактиковаться в ощупывании дверей на наличие тепла и встретиться в назначенном месте за пределами дома.

Не все “дома” являются отдельными жилыми строениями, но включают в себя квартиры и другие типы зданий. Некоторое дополнительное обсуждение может быть полезным в плане побега из дома.

Большинство высотных или многоэтажных жилых комплексов размещают планы эвакуации при пожаре, чтобы все жители могли их увидеть и следовать им.Однако эти планы редко включают пути эвакуации для каждой квартиры. Члены семьи должны разработать и отработать план эвакуации для своей отдельной квартиры.

Безопасный выход из строения
Следует избегать прыжков с верхних этажей здания. Тем не менее, можно повиснуть на окне второго этажа и упасть ногами на землю без серьезных травм. Вывихнутая лодыжка или сломанная нога лучше, чем смерть. Родители могут купить пожарные лестницы для спален или поручить детям использовать соседнее крыльцо или крышу гаража, чтобы дождаться помощи пожарных.Выходя из такого сооружения, не пользуйтесь лифтом. Лифты печально известны тем, что останавливаются на пожарном этаже и убивают людей внутри. Отключение электроэнергии может привести к тому, что они остановятся между этажами. Для выхода используйте пожарную лестницу или закрытый противопожарный лестничный пролет.

Исследуйте здание всей семьей, чтобы каждый выход был вам знаком, в том числе из кладовой, прачечной и комнаты отдыха. Если коридоры наполнились дымом в результате пожара, память может помочь найти выход.

Обратите внимание на следующие важные особенности здания: закрытые лестницы для выхода, четко обозначенные выходы, чистые коридоры и вестибюли, автоматические спринклеры, системы пожарной сигнализации и детекторы дыма.

Помните, планируйте заранее!


Помните, что первый шаг на пути к спасению от пожара — заранее спланировать. Практикуйте план эвакуации дома при пожаре в течение всего года и убедитесь, что если что-то изменится в доме, это будет включено в план эвакуации дома при пожаре.

План эвакуации при пожаре | Фэрфилд, Огайо,

Во время пожара вы возбуждены и не можете ясно мыслить, поэтому наличие плана эвакуации при пожаре помогает предотвратить панику, которая может привести к травмам или смерти.

Первые несколько минут после начала пожара очень важны для тех, кто находится в здании. Огонь распространяется быстро, и самая горячая и самая большая концентрация дыма и газов поднимется в самую высокую точку.

Большинство людей, погибших в результате пожара, погибают от воздействия тепла и газов, а не от прямого пламени.

Создание плана эвакуации

При разработке плана эвакуации при пожаре (PDF) для вашего дома задействуйте всю семью. Начните с рисования простого плана дома.План должен быть составлен для каждого этажа.

Разработайте план этажа с указанием обычных и аварийных выходов из каждой спальной зоны. Используйте сплошные и пунктирные стрелки, чтобы показать основные и второстепенные маршруты. Планируйте 2 выхода из каждой комнаты. По возможности будет использоваться обычный выходной маршрут. Если обычный маршрут заблокирован, будет использоваться альтернативный маршрут. Следует также установить некоторые средства сигнализации. Сигнальным устройством вашей семьи может быть свисток, колокольчик или сковорода и ложка. Независимо от вашего выбора будильника, никогда не играйте со своими средствами подачи сигнала тревоги.

После создания плана эвакуации обсудите, как все будут спасаться, если обнаружат пожар и сработает тревога.

На что следует обратить внимание и обсудить:

  • Прежде чем открыть дверь, убедитесь, что она не горячая.
  • Выходя из дома, закрывайте за собой двери.
  • Убедитесь, что окна и экраны можно открывать. В случае пожара выбить окно, если это необходимо.
  • Если дверной проем заблокирован, используйте веревку или цепную лестницу, чтобы выйти через окно, и используйте надлежащий метод для падения из окна.
  • Будьте готовы к пожару внизу. Огонь может блокировать выход из окна.
  • Прыгать только в крайнем случае.
  • Младенцы, пожилые люди и инвалиды нуждаются в особой помощи в чрезвычайных ситуациях.
  • Запланируйте сборный пункт или место, где все могли бы встретиться вне дома.

Если вы не можете выбраться из горящего здания:

  • Подумайте – это может спасти вам жизнь.
  • Заделайте щели вокруг дверей тканью или тряпкой; замочить их в воде, если это возможно.
  • Оставайтесь на низком уровне – подойдите к окну и высунитесь, чтобы подышать свежим воздухом.
  • Слегка приоткройте окно вверху для удаления дыма.
  • Сообщите окружающим, где вы находитесь – телефон, сигнал из окна простыней, крик и т. д.
  • После того, как вы покинули горящее здание, не возвращайтесь за личными вещами, домашними животными, верхней одеждой или ценными вещами.
  • Те, кто покинул здание, должны сообщить в пожарную службу о пропавших без вести или заблокированных людях.

Эвакуация из многоквартирных домов

Те, кто живет в многоквартирных домах, должны следовать описанным выше шагам для создания плана пожарной эвакуации в доме.

Если возникнет пожар, предупредите других жильцов квартиры, крича или стуча в двери. Включите пожарную сигнализацию, если она имеется в здании.

Выходя из квартиры, всегда закрывайте за собой дверь квартиры. Выходя из квартиры в аварийных условиях, осторожно подходите к лестницам. Не используйте лифт в качестве эвакуации в случае пожара.

Побег из высотных зданий или общественных мест

  • Подготовьте план эвакуации с указанием путей эвакуации и разместите его на своем рабочем месте.Поощряйте вашу компанию практиковать противопожарные учения.
