🥇 Обучение по электробезопасности для руководителей и специалистов в Самаре

Требования законодательства к уровню образования работников

Сотрудники предприятий и организаций, так или иначе связанных с обслуживанием электроустановок и электрооборудования, должны иметь группу по электробезопасности, соответствующую предъявляемым к их профессии и должности требованиям. Проверка знаний нормативной и технической документации, а также Правил у всех групп электротехнического и электротехнологического персонала проводиться с определённой периодичностью.

Предаттестационная подготовка работников по электробезопасности и проверка знаний, осуществляется, согласно Правилам эксплуатации электрических установок потребителей (утв. Приказом Минэнерго России от 13.01.2003 № 6) и Правилам по охране труда при эксплуатации электроустановок (утв. Приказом Минтруда России от 24.07.13 г. № 328н). Программа предаттестационной подготовки электротехнического и электротехнологического персонала утверждена Ростехнадзором.

Каждый работник, кто так или иначе связан с монтажом, наладкой и испытанием оборудования, а также обслуживает и чинит электроустановки и оборудование в обязательном порядке проходят курсы. Которые включают в себя непосредственно обучение по электробезопасности для соответствующей группы и подготовку к предаттестации.

Обучение и аттестация проводятся согласно:

«Правилам технической эксплуатации электроустановок потребителей», утвержденных приказом Минэнерго России от 13 января 2003 года N 6
«Правилами по охране труда при эксплуатации электроустановок (ПОТЭУ), утверждённых Приказом Министерства труда и социальной защиты Российской Федерации от 24.07.2013 №328н.
Приказом от 19 февраля 2016 г. N 74н «О внесении изменений в Правила по охране труда при эксплуатации электроустановок», утвержденных приказом Минтруда России от 24 июля 2013 г. N 328н», зарегистрировано «в Минюсте России 13.04.2016 N 41781.

Первичное обучение и предаттестационную подготовку по электробезопасности проходят работники из числа:

электротехнического и электротехнологического персонала;
административно-технического персонала;
оперативно-ремонтного персонала;
ремонтного персонала;
оперативного персонала;
специалисты по охране труда с правом инспектирования ЭУ.

Срок действия удостоверения по электробезопасности – 1 год или 3 года (п. 1.4.20 Правил технической эксплуатации электроустановок потребителей, утв. Приказом Минэнерго от 13.01.2003 № 6):

на 1 год удостоверение выдается для электротехнического персонала, непосредственно организующего и проводящего работы по обслуживанию действующих электроустановок или выполняющего в них наладочные, электромонтажные, ремонтные работы или профилактические испытания, а также для персонала, имеющего право выдачи нарядов, распоряжений, ведения оперативных переговоров

на 3 года удостоверение выдается для административно-технического персонала, не относящегося к предыдущей группе, а также для специалистов по охране труда, допущенных к инспектированию электроустановок

Длительность программы предаттестационной подготовки по нормам и правилам выполнения работ в электроустановках составляет 40/72 часа.

Программа предаттестационной подготовки подразделяется на:

II, III, IV группы до 1000 В.
III, IV, V группы до и выше 1000 В.

Обучение по электробезопасности для 1й группы.

I группа –Неэлектротехнический персонал. Работа не связана с обслуживанием какого-либо оборудования, но при этом существует риск получения электротравм (например, при включении электроприборов в сеть) Директор, офисные работники, менеджеры, бухгалтер

Обучение по электробезопасности для 2й группы.

II группа –Электротехнический персонал. Присваивается работникам, связанным с эксплуатацией оборудования с электроприводом. Персонал со II группой допуска не имеет права самостоятельно подключать оборудование к электросети. Уборщик производственных помещений и электроустановок, рабочие при работе с ручным электроинструментом, электрогазосварщик, лифтер, диспетчер, повар, термист, токарь и т. д.

Обучение по электробезопасности для 3й группы.

III группа –Электротехнический персонал, электротехнологический. Присваивается работникам, связанным с эксплуатацией электрооборудования, дает право самостоятельно подключать и отключать оборудование от электросети, а также право осмотра или обслуживание электроустановок напряжением до 1000 В. Электромонтер, электрик, автоэлектрик, слесарь-ремонтник, оператор электродуговой печи, электромонтажник, электромеханик

Обучение по электробезопасности для 4й группы.

IV группа –Электротехнический персонал, в том числе руководящие работники и специалисты (административно-технический персонал). Присваивается сотрудникам, осуществляющим общее руководство и отвечающим за безопасное выполнение работ, выполняющим контроль и технический надзор за проведением работ в электроустановках. Производитель работ, главный энергетик, главный инженер, начальник участка.

IV группа с правом инспектирования –Неэлектротехнический персонал. Должностные лица, которые осуществляют контроль и технический надзор за проведением работ в электроустановках до и выше 1000 В (кроме предприятий электроэнергетики). Не проводят работы и не обслуживают в электроустановки. Могут быть допущены в электроустановки только в сопровождении оперативного персонала Специалист по ОТ, инспектор ГИТ, инспектор Ростехнадзора

Обучение по электробезопасности для 5й группы.

V группа –Электротехнический персонал, в том числе административно-технический. Руководящий состав организации, специалисты, инженерно-технические работники. Сотрудники осуществляют организацию, руководство и проведение работ на рабочих местах и в производственных подразделениях. Также выполняют контроль и технический надзор за проведением работ в электроустановках до и выше 1000 В и на предприятиях электроэнергетики Главный энергетик, энергетик, специалист по ОТ в электроустановках до и выше 1000 В на предприятиях электроэнергетики, инспекторы ГИТ и Ростехнадзора, у которых есть допуск к контролю за электроустановкам до и выше 1000 В

Список должностей, профессий и сотрудников, которым необходимо иметь группу по электробезопасности, а также назначенная для должности группа должны быть в каждой организации.

А согласно п. 1.4.3 ПТЭЭП этот список утверждается руководителем предприятия или организации. Такой же список, утверждённый руководителем, делается и на неэелектрический персонала, которым необходимо присвоить I группу.

ООО «Эллада» предлагает своим клиентам возможность дистанционного обучения по электробезопасности. Такой подход позволяет сотрудникам обучаться, не отрываясь от работы.

Полезная информация по электробезопасности
в нашем сообществе каждую неделю.

Актуальные изменения в законодательстве, обсуждение спорных вопросов и разборы сложных ситуация в нашей группе Вконтакте и Инстаграме

Группы допуска по электробезопасности до и выше 1000 Вольт

Группы допуска по электробезопасности

Для того, чтобы любой электрик и технический специалист мог работать с различным оборудованием под напряжением, он должен обладать определённым уровнем аттестации.

Однако данное правило не распространяется на обслуживающий персонал заводов и предприятий, которым по долгу службы приходиться работать с различной электротехникой. А для того, чтобы рабочие заводов чётка знали все нюансы работы с электротехникой, они должны пройти специальные обучающие семинары.

Допуск по электробезопасности в РК: кому и зачем это нужно

Пройти обучающий курс или семинары по работе с электротехникой в обязательном порядке должны все работники, имеющие доступ к автоматам под напряжением. Группа допуска по электробезопасности РК предназначена для того, чтобы определить, насколько сотрудники заводов и предприятий подготовлены к работе с электротехникой. Директор или руководитель, подчинённые которого не прошли обучающие курсы по работе с электротехникой, могут получить штраф или административное взыскание.

Группа допуска по электробезопасности РК

Всего различают 5 различных групп допуска по работе с электротехникой:

1-ая группа — присваивается персоналу, почти не работающему с электротехникой
2-ая группа — присваивается рабочим и персоналу, имеющим опыт работы с
электротехникой как минимум 1-2 месяца
3-ая группа — присваивается персоналу, который работает с аппаратами и установками, напряжением до 1 000 В.
4-ая группа — также присваивается персоналу, который работает с аппаратами и установками, напряжением до 1 000 В, но имеющим более широкие должностные обязанности
5-ая группа — присваивается персоналу, который работает с аппаратами и установками, напряжением свыше 1 000 В

Специалисты компании «АПК Энерго» проводят допуск по электробезопасности в РК на высоком профессиональном уровне.

Курсы Допуска по электробезопасности на III, IV, V групп до и свыше 1000 ВТ в Москве

Допуск по электробезопастности на III, IV, V группы в Москве до и свыше 1000 В дистанционно.

Наш учебный центр предлагает пройти ускоренные курсы по разным программам. Это даст возможность быстро получить удостоверение электробезопасности по группам III, IV, V и допуск к работам, связанным с обслуживанием электроустановок разных типов.

3 группа – квалификационная группа для электротехнического и электротехнологическому персонала. Данный допуск персо ла подразделяется на работу с сетями до 1000 В свыше 1000 В, а так же даёт право единоличного обслуживания, осмотра, подключения и отключения электроустановок от сети.
4 группа – может проводить инструктаж, занимать должность ответственного за электрохозяйство, если в производственном процессе заняты электроагрегаты до или более 1000 В, необходима лицам (ИТР) для назначения ответственным лицом за электрохозяйство в организации. Так же присваивается оперативному персоналу для обучения молодого поколения на рабочем месте.

5 группа – ее обладатели могут работать с электроустановками, имеющим напряжение выше 1000 В. Получают ее представители 4 гр. Они могут участвовать в любых производственных процессах, связанных с электричеством: ремонт, наладка, пусковые работы, испытания.

Что нужно знать перед аттестацией на допуск электробезопасности

4 группу допуска электробезопасности можно получить только после 3-6 месяцев работы с 3 гр. К моменту аттестации специалист должен знать электротехнику на уровне выпускника профтехучилища. Освоить основные правила охраны труда, пожарной и электробезопасности; знать устройство и обслуживание оборудования, порядок проведения проверок и надзора, уметь читать схемы и проводить инструктаж. Уметь правильно действовать при поражении человека электротоком.

5 группа дается после 3-24 месяцев деятельности с 4 гр. Работник, получивший этот допуск, должен знать схемы, технологии, порядок эксплуатации и ремонта агрегатов, уметь организовать рабочий процесс, руководить работами, связанными с электричеством. Обязательно уметь обучать требованиям безопасности. Иметь навыки оказания доврачебной помощи.

Так же обучение проводится и для работников со спец.работами.

Группы допуска по электробезопасности

Для чего нужны группы допуска по электробезопасности?

Для определения квалификации любого технического специалиста применяются различные аттестации с внесением записей в трудовую книжку и оформлением приказов по предприятию. У квалифицированных рабочих есть разряды, у инженеров имеются категории. По идее все это должно характеризовать уровень сложности задач, которые можно поручить специалисту. По факту же разряды и категории в лучшем случае используются для определения уровня заработной платы.

Но у персонала, имеющего отношение к электротехнике, есть другой способ определения квалификационного уровня. Речь идет о группе допуска по электробезопасности. Поскольку присвоение этой группы происходит только с участием комиссии, состав которой строго оговаривается, а аттестуемому специалисту обязательно выдается удостоверение единого образца, то удостоверение группы допуска становится решающим документом в оценке специалистов.

А оценка нужна, например, во время приема на работу (по удостоверению с предыдущего предприятия – вот почему важно даже старые «корочки» сохранять при себе). Другая ситуация, когда требуется удостоверение группы допуска по электробезопасности – это назначение ответственного руководителя и членов бригады для проведения каких-либо работ в электроустановках.

Группа допуска по электробезопасности специалиста определяет, прежде всего, его уровень знаний безопасных методов работы с электричеством. Всего существует пять групп. Поговорим о каждой из них.

Что означают группы допуска?

1-я группа по электробезопасности присваивается лицам, которые не обслуживают электроустановки (не электротехнический персонал), а также не работают на действующих электроустановках (не электротехнологический персонал). То есть, это люди, не имеющие к электрике никакого отношения. Первую группу обязательно присваивают и лицам из числа электротехнического и электротехнологического персонала при отсутствии у них даже минимального стажа работы в электроустановках и специального образования.

Работодатель должен принять меры, чтобы и эти люди не были никогда поражены электрическим током. Поэтому формально даже грузчик на складе должен иметь удостоверение с первой группой, ведь на складе есть электропроводка и какие-нибудь устройства с электроприводом. На это, как правило, не обращается никого внимания, хотя для присвоения 1-ой группы достаточно лишь инструктажа со стороны специально назначенного лица с группой допуска не ниже 3-ей. Инструктаж заканчивается контрольными вопросами, по результатам которых и принимается решение о присвоении группы.

«Специалист» с первой группой по электробезопасности должен знать об опасности электрического тока, о безопасных методах выполнения своих обязанностей, а также о способах оказания элементарной первой помощи при поражениях электрическим током.

2-я группа по электробезопасности присваивается электротехнологическому и прочему неэлектротехническому персоналу уже по результатам аттестации в комиссии предприятия или отделения Ростехнадзора. Формально для того, чтобы аттестоваться на вторую группу, специалист должен иметь опыт работы в электроустановках 1-2 месяца в зависимости от имеющегося у него образования. Если аттестация на вторую группу первичная, а аттестуемый не имеет электротехнического образования, то перед аттестацией он должен пройти теоретическое обучение в объеме не менее 72 часов.

Электротехнический персонал тоже может быть аттестован на вторую группу допуска при отсутствии специального образования и при минимальном стаже работы в электроустановках по первой группе (хотя представителям с первой группой по сути можно лишь присутствовать во время работ, да и то на почтительном расстоянии).

Лицам со второй группой допуска позволяется работать в электроустановках под присмотром и без произведения подключений. Типичные специалисты, которым необходимо и достаточно иметь вторую группу – это сварщики, машинисты подъемных кранов, лифтеры.

Специалист со второй группой должен иметь знания в объеме первой группы, а кроме этого, иметь представление об общих принципах работы электроустановок, находящихся в его ведении. Навыки по оказанию первой помощи в случае поражения электрическим током должны быть практическими.

Вопрос, где же набраться практического опыта, часто вызывает затруднения, а выход из положения только один – использование тренажеров со специальными манекенами.

Неэлектротехнический персонал, в принципе, не обязан аттестовываться на вторую группу, если его место работы не является электроустановкой. Тем не менее, многие работодатели перестраховываются, и на курсах по получению второй группы запросто можно встретить уборщиц и продавцов. Вторая группа допуска по электробезопасности является максимальной, которую может получить лицо, не достигшее 18-летнего возраста.

3-я группа допуска по электробезопасности присваивается по результатам аттестации в комиссии предприятия или отделения Ростехнадзора. Третья группа может быть только у электротехнического персонала, поскольку предполагается, что специалист с этой группой может самостоятельно осматривать и подключать электроустановки до 1000 вольт, а также входить в состав бригады, обслуживающей электроустановки свыше 1000 вольт при наличии в удостоверении пометки «до и свыше 1000 вольт».

Лицо с третьей группой допуска уже может отвечать за безопасное ведение работ в электроустановках: может быть допускающим бригаду к работе в электроустановках до 1000 вольт, может осуществлять надзор при проведении особо опасных работ, может быть производителем работ в электроустановках до 1000 вольт при выполнении работ по наряду и в установках свыше 1000 вольт при выполнении работ по распоряжению.

Получить третью группу допуска можно по прошествии различного времени работы в электроустановках по второй группе. Например, специалист с высшим электротехническим образованием может получить третью группу через один месяц работы по второй группе, а практикант ПТУ – только через шесть месяцев.

Специалист с третьей группой допуска должен иметь знания в объеме, предусмотренном для предыдущих двух групп. Но кроме этого он должен знать электротехнику как таковую, знать устройство электроустановок и порядок их технического обслуживания, иметь навыки освобождения человека от действия электрического тока.

4-я группа по электробезопасности тоже присваивается по результатам аттестации в комиссии предприятия Ростехнадзора. Специалисты с четвертой группой допуска могут выполнять широкий спектр обязанностей: могут выдавать наряд на выполнение работ в электроустановках до 1000 вольт и выдавать распоряжения на выполнение работ в установках свыше 1000 вольт из перечня, утвержденного ответственным за электрохозяйство. При наличии в удостоверении пометки «до и свыше 1000 вольт» специалист с четвертой группой может быть производителем работ и допускающим в установках свыше 1000 вольт.

Специалист с высшим электротехническим образованием может получить четвертую группу допуска через два месяца работы, а человек без среднего образования – только через шесть месяцев работы по третьей группе допуска. Практиканты получить четвертую группу допуска получить не могут в принципе.

Четвертая группа допуска предполагает знания в объеме, предусмотренном тремя предыдущими группами, но электротехнику специалист с этой группой должен знать уже по полной программе ПТУ, уметь читать схемы, знать пожарную и электробезопасность, а также иметь навыки проведения инструктажей и обучения персонала.

5-я группа допуска по электробезопасности предполагает максимальную ответственность специалиста и его способность выполнять любую работу в электроустановках, а также осуществлять руководство такими работами вплоть до выполнения обязанностей ответственного за электрохозяйство. Присваивается пятая группа только по итогам аттестации в комиссии предприятия Ростехнадзора. При наличии в удостовернии пометки «до и свыше 1000 вольт» лицо с пятой группой может быть выдающим наряд/распоряжение, допускающим, ответственным руководителем и производителем работ в любых электроустановках.

Специалист с высшим электротехническим образованием может получить пятую группу допуска через три месяца работы, а человек без среднего образования – только через двадцать четыре месяца работы по четвертой группе допуска.

Пятая группа допуска предполагает знание схем и компоновки всего электрооборудования, находящегося в ведении специалиста, знание норм безопасности, правил использования средств защиты, а также сроков проведения их испытаний.

Лицо с пятой группой должно знать требования нормативных документов по электро- и пожарной безопасности, а также уметь донести и разъяснить эти нормы при проведении инструктажа. Специалист с пятой группой допуска должен уметь организовать руководство работами любой сложности в любых электроустановках.

Кого включить в состав комиссии по аттестации?

Состав комиссии предприятия, предназначенной для аттестации специалистов по электробезопасности, зависит от уровня аттестуемого. Для аттестации электротехнического и электротехнологического персонала необходима комиссия в составе пяти человек, председателем которой является ответственный за электрохозяйство.

В состав комиссии обычно входит и инженер по охране труда, который должен следить за эксплуатацией электроустановок, а также ведущий (главный) инженер предприятия. Все члены комиссии должны быть аттестованы в отделении Ростехнадзора или с участием инспектора из этой организации, причем председатель должен иметь V-ю группу допуска, если в организации эксплуатируются установки свыше 1000 вольт и IV-ю группу, если таких установок в организации нет.

По результатам аттестации комиссия составляет протокол, подписываемый всеми членами, в котором делается запись об оценке знаний аттестуемого, о присвоенной группе по электробезопасности и о дате следующей аттестации. Эти же данные вписываются в специальную таблицу в удостоверении аттестуемого, но там фигурирует только подпись председателя.

Проверка знаний электротехнического и электротехнологического персонала, работающего непосредственно в электроустановках, производится ежегодно. То же самое касается административно-технического персонала с правом работы в электроустановках по должности. Прочий административно-технический персонал, включая инженеров по охране труда, аттестуется один раз в три года.

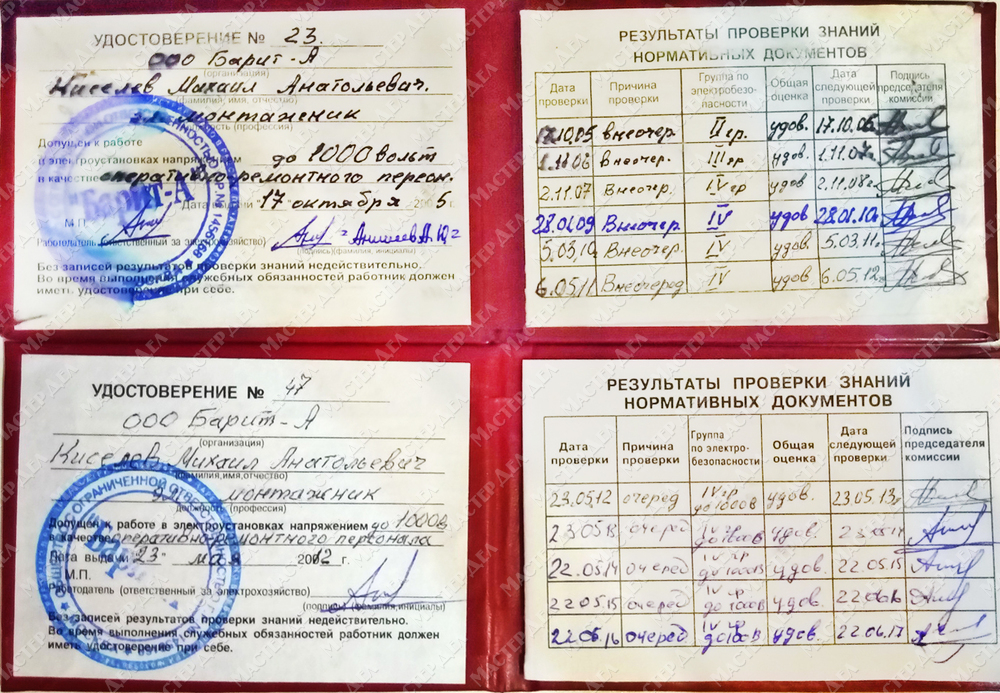

Что содержится в удостоверении группы допуска?

Кроме информации о пройденной аттестации удостоверение по электробезопасности на первом, титульном листе содержит такую информацию:

· фамилия, имя и отчество специалиста;

· должность и место работы специалиста;

· категория специалиста с точки зрения электробезопасности (ремонтный персонал, оперативный персонал, оперативно-ремонтный персонал, административно-технический персонал, административно-технический персонал с правом по должности).

Титульный лист заверяется печатью предприятия и подписью ответственного за электрохозяйство. В удостоверении ответственного за электрохозяйство расписывается руководитель предприятия.

Последней страницей удостоверения является таблица с заголовком «Свидетельство на право проведения специальных работ». Как следует из заголовка, здесь делаются отметки о праве проводить специальные работы, например, работы на высоте, или работы по испытаниям и измерениям в электроустановках (для специалистов электротехнических лабораторий).

Группы по электробезопасности. | ЭЛЕКТРОлаборатория

Доброе время суток, дорогие друзья!

Я буквально в прошлую пятницу сдавал экзамен на подтверждение 5 группы по электробезопасности, в ходе которого понял, что многие люди имеющие группу по электробезопасности, очень далеки от правил присвоения этих групп, порядка и целесообразности.

Поэтому решил сегодня восполнить пробел интересующихся людей в этом вопросе.

Начну с того, что групп всего пять, начиная с 1 и по 5. Кроме того есть такое деление групп, как группы до 1000 В и группы до и выше 1000 В. И тут есть небольшой НЮАНС о котором часто забывают. А заключается он в следующем. Если у работника группа по электробезопасности например 4 до 1000 В, то при сдаче экзамена на группу по электробезопасности с категорией до и выше 1000 В этот сотрудник может получить только 3 группу по электробезопасности до и выше 1000 В.

Кстати так же хочу отметить, что нет пятой группы до 1000 В. В ней просто нет смысла.

Группа I по электробезопасности распространяется на неэлектротехнический персонал. Перечень должностей, рабочих мест, требующих отнесения производственного персонала к группе I, определяет руководитель организации (обособленного подразделения). Персоналу, усвоившему требования по электробезопасности, относящиеся к его производственной деятельности, присваивается группа I с оформлением в журнале, который должен содержать фамилию, имя, отчество работника, его должность, дату присвоения группы I по электробезопасности, подпись проверяемого и проверяющего. Присвоение группы I производится путем проведения инструктажа, который, как правило, должен завершаться проверкой знаний в форме устного опроса и (при необходимости) проверкой приобретенных навыков безопасных способов работы или оказания первой помощи при поражении электрическим током. Присвоение I группы проводится работником из числа электротехнического персонала, имеющего группу III по электробезопасности, назначенным распоряжением руководителя организации.

Нам первая группа не интересна, т.к. мы с Вами электротехнический персонал.

Сейчас сначала напишу, какие требования предъявляются к персоналу в каждой из групп:

Общее требование: группу по электробезопасности, начиная с третьей разрешается присваивать работнику, достигшему 18-ти летнего возраста.

Требования к персоналу со 2 группой:

1. Элементарные технические знания об электроустановке и ее оборудовании.

2. Отчетливое представление об опасности электрического тока, опасности приближения к токоведущим частям.

3. Знание основных мер предосторожности при работах в электроустановках.

4. Практические навыки оказания первой помощи пострадавшим

5. Работники с основным общим или со средним полным образованием должны пройти обучение в образовательных организациях в объеме не менее 72 часов.

Требования к персоналу с 3 группой:

1. Элементарные познания в общей электротехнике.

2. Знание электроустановки и порядка ее технического обслуживания.

3. Знание общих правил охраны труда, в том числе правил допуска к работе, правил пользования и испытаний средств защиты и специальных требований, касающихся выполняемой работы.

4. Умение обеспечить безопасное ведение работы и вести надзор за работающими в электроустановках.

5. Знание правил освобождения пострадавшего от действия электрического тока, оказания первой помощи пострадавшим на производстве и умение практически ее оказывать.

Требования к персоналу с 4 группой:

1. Знание электротехники в объеме специализированного профессионально-технического училища.

2. Полное представление об опасности при работах в электроустановках.

3. Знание Правил, правил технической эксплуатации электрооборудования, правил пользования и испытаний средств защиты, устройства электроустановок и пожарной безопасности в объеме занимаемой должности.

4. Знание схем электроустановок и оборудования обслуживаемого участка, знание технических мероприятий, обеспечивающих безопасность работ.

5. Умение проводить инструктаж, организовывать безопасное проведение работ, осуществлять надзор за членами бригады.

6. Знание правил освобождения пострадавшего от действия электрического тока, оказания первой помощи и умение практически оказывать ее пострадавшему.

7. Умение обучать персонал правилам охраны труда, практическим приемам оказания первой помощи пострадавшим на производстве и умение практически ее оказывать.

Требования к персоналу с 5 группой:

1. Знание схем электроустановок, компоновки оборудования технологических процессов производства.

2. Знание настоящих Правил, правил пользования и испытаний средств защиты, четкое представление о том, чем вызвано то или иное требование.

3. Знание правил технической эксплуатации, правил устройства электроустановок и пожарной безопасности в объеме занимаемой должности.

4. Умение организовать безопасное проведение работ и осуществлять непосредственное руководство работами в электроустановках любого напряжения.

5. Умение четко обозначать и излагать требования о мерах безопасности при проведении инструктажа работников.

6. Умение обучать персонал правилам охраны труда, практическим приемам оказания первой помощи пострадавшим на производстве и умение практически ее оказывать.

Как можно заметить уровень требований с каждой группой нарастает. Знания, как известно, приходят не сразу, а со временем, с опытом, с шишками. Поэтому перескочить через несколько групп нельзя. Кроме того скорость перехода из группы в группу связана с базовым уровнем образования работника.

Теперь в виде сказочной диаграммы опишу путь работников с разным уровнем образования от 2 к 5 группе по электробезопасности.

Это Незнайка. Он олицетворяет работника имеющего основное общее образование (в старых Правилах писали: не имеющий среднего образования)

Это Винтик. Работник имеющий среднее полное образование. (в старых Правилах писали: со средним образованием)

Это Шпунтик. Работник имеющий начальное профессиональное и высшее профессиональное (техническое) образование. ( в старых Правилах писали: со средним электротехническим и высшим техническим образованием).

Это Знайка. Работник имеющий высшее профессиональное (техническое) образование в области –электроэнергетики. ( в старых Правилах писали: с высшим электро-техническим образованием).

А вот так они будут продвигаться к цели:

Группа по электробезопасности присваивается работнику по результатам экзамена в учебном комбинате, либо в комиссии предприятия, если таковая имеется. Кроме того экзамен можно сдать и непосредственно в отделении Ростехнадзора.

А что с этой группой Вы сможете делать на производстве читайте в Правилах по охране труда при эксплуатации электроустановок, вышедших с августа этого года в новой редакции. В электронном виде их можно скачать на странице ЛИТЕРАТУРА.

Если что-то разъяснил, очень рад, а появились вопросы, пишите, будем разговаривать дальше.

Желаю успехов!

И до встречи!

Fluke 434/435 Анализаторы качества электроэнергии и энергии

Анализатор энергии Fluke 434-II и анализатор качества электроэнергии и энергии 435-II разработаны, чтобы помочь вам минимизировать время простоя, быстро устранять проблемы с качеством электроэнергии и легко определять затраты на потерянную энергию. Время простоя обходится дорого, и ключевым моментом является быстрое получение данных, необходимых для решения критических проблем с качеством электроэнергии. Процесс измерения и вывод данных анализатора 434-II и 435-II оптимизирован, чтобы помочь вам легко получить доступ к наиболее важной информации.

Несколько параметров измеряются одновременно и отображаются в форматах, которые быстро описывают общее состояние качества электроэнергии. Подробная информация поможет вам принимать более обоснованные решения по техническому обслуживанию – пытаетесь ли вы сократить потери энергии, найти источник проблем с качеством электроэнергии или посмотреть, как запуск двигателя влияет на вашу электрическую систему. Доступ к данным можно получить в виде простых цифровых значений, графиков трендов (для быстрого анализа изменений во времени), форм сигналов или векторных диаграмм. Данные также можно анализировать и систематизировать в табличных форматах.Подробные данные о событиях позволяют вам видеть величину, продолжительность и временные метки аномалий, позволяя вам быстро определять проблемы, с которыми вы сталкиваетесь на своем предприятии.

Калькулятор потерь энергии – Подсчитайте потери из-за потерь энергии в реальных долларах.

Калькулятор потерь энергии Fluke 430 Series II

Это простой факт, низкое качество электроэнергии может иметь большое влияние на чистую прибыль. Анализатор энергии Fluke 434-II и анализатор качества электроэнергии и энергии Fluke 435-II позволяют выявлять проблемы и измерять потери энергии, давая вам конкретное представление о сумме потерь в долларах.Калькулятор потерь энергии помогает лучше понять потребление энергии, создавая ассоциации между такими вещами, как эффективная мощность и характеристики низкого качества электроэнергии, такие как реактивная мощность, дисбаланс, искажения или ток нейтрали. Эти анализаторы качества электроэнергии и энергии также предлагают пользователям гибкость ввода длины и диаметра кабеля для расчета потерь из-за размера проводника (или использовать режим АВТО, если характеристики кабеля неизвестны) и вводить до четырех уникальных зависящих от времени суточных ставок (кВтч) для более точные расчеты.Вооруженные этими критически важными данными, пользователи могут легко оправдать вложения, необходимые для принятия контрмер.

Advanced Power Quality Health – Краткие сведения о качестве электроэнергии в реальном времени, чтобы у вас были нужные данные, когда они вам нужны

Сбор данных Power Wave

Анализатор энергии Fluke 434-II и 435- II Power Quality and Energy Analyzer использует интегрированную сводку по качеству электроэнергии и работоспособности, которая дает вам быстрый обзор всего спектра проблем с качеством электроэнергии в режиме реального времени. С помощью простого графического представления с указанием пределов допуска вы можете быстро обнаружить, какие проблемы с качеством электроэнергии могут присутствовать в вашей электрической системе. Если вы не знаете, с чего начать или какие проблемы могут существовать, расширенная сводка по качеству электроэнергии упрощает задачу и служит исчерпывающей отправной точкой для дальнейшего устранения неполадок.

КПД силового инвертора

Силовые инверторы принимают постоянный ток и преобразуют его в переменный, или наоборот.Но какой процент от этой мощности, поступающей в инвертор, оказывается полезным током? Анализаторы Fluke 434-II и 435-II имеют встроенный режим эффективности инвертора мощности, который позволяет пользователям лучше понять характеристики инвертора мощности. Ничто не может быть эффективным на 100%, а КПД силового инвертора будет варьироваться в зависимости от того, сколько энергии используется в данный момент (при этом эффективность обычно выше, когда используется больше мощности). Инверторы также могут со временем терять производительность, и их необходимо проверять.Сравнивая входную мощность с выходной мощностью, вы можете определить эффективность системы. С помощью функции Power Inverter Efficiency вы можете узнать, насколько хорошо ваш инвертор преобразует вашу мощность постоянного тока в переменный ток (или наоборот).

AutoTrend— Быстро увидеть тенденцию

Функция AutoTrend показывает изменения во времени

С помощью уникальной функции AutoTrend вы можете быстро получить представление об изменениях качества электроэнергии с течением времени. Каждое отображаемое показание автоматически и непрерывно записывается без необходимости устанавливать пороговые уровни или вручную запускать процесс, поэтому вы можете быстро просматривать тенденции напряжения, тока, частоты, мощности, гармоник или мерцания на всех трех фазах плюс нейтраль.

Расширенные функции качества электроэнергии, беспрецедентные возможности анализа энергии

Проблемы с качеством электроэнергии могут повлиять на работу критических нагрузок и отрицательно сказаться на вашей прибыли. Считайте анализатор качества электроэнергии и энергии Fluke 435-II своим страховым полисом. Рассчитайте стоимость потерянной энергии из-за низкого качества электроэнергии и устраните источник проблем с качеством электроэнергии или работой двигателя с помощью единого средства тестирования, разработанного, чтобы предоставить вам данные, необходимые для быстрого поиска корня проблемы.

Обернутые в легкий и прочный корпус анализатор энергии Fluke 434-II и анализатор качества и энергии 435-II являются идеальными портативными приборами для контроля качества электроэнергии.

Быстро узнайте, сколько денег вы теряете из-за потерь энергии в реальном выражении в долларах
Получите в режиме реального времени быстрые данные о качестве электроэнергии, чтобы принимать более обоснованные решения по техническому обслуживанию
Измерьте все три фазы и нейтраль с помощью прилагаемых гибких токовых пробников
Легко увидеть, как запуск двигателя влияет на работу электрической системы
Самый высокий рейтинг безопасности в отрасли: 600 В CAT IV / 1000 В CAT III рассчитаны на использование на служебном входе
Fluke Connect ® совместимый * – просматривайте данные локально на приборе с помощью мобильного приложения Fluke Connect и программного обеспечения PowerLog 430-II для настольных ПК

Анализаторы качества электроэнергии серии Fluke 430-II

Анализатор энергии Fluke 434-II поможет вам понять ваши общее потребление энергии и подсчитайте, сколько потерь энергии обходится вашему предприятию. Анализатор качества электроэнергии и энергии Fluke 435-II включает в себя те же замечательные функции, что и 434-II, но с добавлением расширенных функций контроля качества электроэнергии для более глубокого поиска и устранения неисправностей. Если вам нужны такие же расширенные функциональные возможности, как у 435-II и более высокая частота, Fluke 437-II является незаменимым анализатором качества электроэнергии для энергосистем 400 Гц. Наконец, анализатор качества электроэнергии и двигателя Fluke 438-II включает в себя все возможности анализа качества электроэнергии и энергии, которыми обладает Fluke 435-II, а также возможность измерения механических параметров двигателя, таких как скорость двигателя, крутящий момент и механическая мощность, без необходимости. механических датчиков.

Характеристики	Fluke 434-II	Fluke 435-II	Fluke 437-II	Fluke 438-II
Измерения мощности •	•	•	•
Измерения качества электроэнергии	•	•	•	•
Соответствие IEC61000-4-30	Class S	Class A	Class A	Класс A
Калькулятор мощности, энергии и потерь	•	•	•	•
Монитор и анализ тенденций	•	•	•	•
Пусковой ток, КПД инвертора	•	•	•	•
Расширенный анализ; Формы сигналов событий, мерцание, переходные процессы, сигналы сети и волны мощности	(опционально)	(опционально)	(опционально)	•
SD-карта	•	•	•	•

Радиация и здоровье

Очень низкое воздействие частотные поля

Использование электричества стало неотъемлемой частью повседневной жизни. Когда течет электричество, рядом с линиями, по которым проходит электричество, и рядом с приборами существуют как электрические, так и магнитные поля. С конца 1970-х годов поднимались вопросы о том, вызывает ли воздействие этих чрезвычайно низкочастотных (СНЧ) электрических и магнитных полей (ЭМП) неблагоприятные последствия для здоровья. С тех пор было проведено много исследований, которые позволили успешно решить важные проблемы и сузить фокус будущих исследований.

В 1996 году Всемирная организация здравоохранения (ВОЗ) учредила Международный проект по электромагнитным полям для исследования потенциальных рисков для здоровья, связанных с технологиями, излучающими ЭМП.Целевая группа ВОЗ недавно завершила обзор воздействия полей снч для здоровья (ВОЗ, 2007).

Этот информационный бюллетень основан на выводах этой целевой группы и обновляет недавние обзоры воздействия на здоровье ЭМП КНЧ, опубликованные в 2002 году Международным агентством по изучению рака (IARC), созданным под эгидой ВОЗ, и Международная комиссия по защите от неионизирующего излучения (ICNIRP) в 2003 году.

Источники поля КНЧ и облучение в жилых помещениях

Электрические и магнитные поля существуют везде, где протекает электрический ток – в линиях электропередач и кабелях, в жилой проводке и в электрических приборах. Электрические поля возникают из-за электрических зарядов, измеряются в вольтах на метр (В / м) и экранируются обычными материалами, такими как дерево и металл. Магнитные поля возникают в результате движения электрических зарядов (т. Е. Тока), выражаются в теслах (Тл) или, чаще, в миллитеслах (мТл) или микротеслах (мкТл). В некоторых странах обычно используется другая единица, называемая гауссом, (G) (10,000 G = 1 T). Эти поля не защищены большинством обычных материалов и легко проходят через них.Оба типа полей наиболее сильны вблизи источника и уменьшаются с расстоянием.

Большая часть электроэнергии работает с частотой 50 или 60 циклов в секунду или герц (Гц). Вблизи некоторых приборов значения магнитного поля могут составлять порядка нескольких сотен микротесла. Под линиями электропередач магнитные поля могут составлять около 20 мкТл, а электрические поля могут составлять несколько тысяч вольт на метр. Однако средние значения магнитных полей промышленной частоты в жилых домах намного ниже – около 0.07 мкТл в Европе и 0,11 мкТл в Северной Америке. Средние значения электрического поля в доме составляют до нескольких десятков вольт на метр.

Оценка целевой группы

В октябре 2005 г. ВОЗ созвала целевую группу научных экспертов для оценки любых рисков для здоровья, которые могут существовать в результате воздействия электрических и магнитных полей СНЧ в диапазоне частот> 0–100 000 Гц (100 кГц). В то время как IARC изучал доказательства, касающиеся рака в 2002 г., эта целевая группа рассмотрела доказательства ряда последствий для здоровья и обновила данные, касающиеся рака.Выводы и рекомендации Целевой группы представлены в монографии ВОЗ по критериям экологического здоровья (EHC) (ВОЗ, 2007).

После стандартного процесса оценки риска для здоровья Целевая группа пришла к выводу, что нет никаких существенных проблем для здоровья, связанных с электрическими полями СНЧ на уровнях, с которыми обычно сталкиваются представители общественности. Таким образом, оставшаяся часть этого информационного бюллетеня касается преимущественно воздействия магнитных полей СНЧ.

Краткосрочные эффекты

Установлены биологические эффекты острого воздействия на высоких уровнях (значительно выше 100 мкТл), которые объясняются признанными биофизическими механизмами.Внешние магнитные поля СНЧ индуцируют электрические поля и токи в организме, которые при очень высокой напряженности поля вызывают нервную и мышечную стимуляцию и изменения возбудимости нервных клеток в центральной нервной системе.

Возможные долгосрочные эффекты

Большая часть научных исследований, изучающих долгосрочные риски воздействия магнитного поля снч, сосредоточена на детской лейкемии. В 2002 году МАИР опубликовало монографию, в которой магнитные поля снч классифицируются как «возможно канцерогенные для человека».Эта классификация используется для обозначения агента, для которого имеются ограниченные доказательства канцерогенности для людей и недостаточно доказательств канцерогенности для экспериментальных животных (другие примеры включают кофе и сварочные пары). Эта классификация была основана на объединенном анализе эпидемиологических исследований, демонстрирующих устойчивую картину двукратного увеличения детской лейкемии, связанной со средним воздействием магнитного поля промышленной частоты выше 0,3–0,4 мкТл. Целевая группа пришла к выводу, что дополнительные исследования с тех пор не меняют статуса этой классификации.

Однако эпидемиологические данные ослаблены методологическими проблемами, такими как потенциальная систематическая ошибка отбора. Кроме того, не существует общепринятых биофизических механизмов, которые позволили бы предположить, что воздействие низких уровней участвует в развитии рака. Таким образом, если бы и были какие-либо эффекты от воздействия этих низкоуровневых полей, это должно было бы происходить через биологический механизм, который еще неизвестен. Кроме того, исследования на животных были в основном отрицательными. Таким образом, в итоге доказательства, относящиеся к лейкемии у детей, недостаточно убедительны, чтобы их можно было рассматривать как причинные.

Детский лейкоз – сравнительно редкое заболевание, общее годовое число новых случаев заболевания оценивается в 49000 во всем мире в 2000 году. Среднее воздействие магнитного поля выше 0,3 мкТл в домашних условиях встречается редко: по оценкам, только от 1% до 4% детей живут в таких условиях. Если связь между магнитными полями и детской лейкемией является причинной, количество случаев во всем мире, которые могут быть связаны с воздействием магнитного поля, оценивается в диапазоне от 100 до 2400 случаев в год, исходя из значений за 2000 год, что соответствует 0.От 2 до 4,95% от общей заболеваемости за этот год. Таким образом, если магнитные поля КНЧ действительно увеличивают риск заболевания, если рассматривать его в глобальном контексте, воздействие ЭМП КНЧ на здоровье населения будет ограниченным.

Был изучен ряд других неблагоприятных воздействий на здоровье на предмет возможной связи с воздействием магнитного поля СНЧ. К ним относятся другие виды рака у детей, рак у взрослых, депрессия, самоубийства, сердечно-сосудистые расстройства, репродуктивная дисфункция, нарушения развития, иммунологические модификации, нейроповеденческие эффекты и нейродегенеративные заболевания. Целевая группа ВОЗ пришла к выводу, что научные данные, подтверждающие связь между воздействием магнитного поля снч и всеми этими последствиями для здоровья, намного слабее, чем для детской лейкемии. В некоторых случаях (например, при сердечно-сосудистых заболеваниях или раке груди) данные свидетельствуют о том, что эти поля не вызывают их.

Международные руководящие принципы воздействия

Воздействие на здоровье, связанное с краткосрочным высокоуровневым воздействием, установлено и составляет основу двух международных руководящих принципов предельного воздействия (ICNIRP, 1998; IEEE, 2002).В настоящее время эти органы считают научные данные, относящиеся к возможным последствиям для здоровья от длительного воздействия низкоуровневых полей снч, недостаточными для оправдания снижения этих количественных пределов воздействия.

Руководство ВОЗ

В отношении кратковременного воздействия ЭМП на высоком уровне, неблагоприятное воздействие на здоровье было научно установлено (ICNIRP, 2003). Директивным органам следует принять международные руководящие принципы воздействия, разработанные для защиты работников и населения от этих воздействий.Программы защиты от ЭМП должны включать измерения воздействия из источников, где можно ожидать превышения предельных значений.

Что касается долгосрочных эффектов, учитывая слабость доказательств связи между воздействием магнитных полей снч и детской лейкемией, польза от снижения воздействия для здоровья неясна. Принимая во внимание эту ситуацию, даются следующие рекомендации:

Правительству и промышленности следует контролировать науку и продвигать исследовательские программы для дальнейшего снижения неопределенности научных данных о воздействии на здоровье воздействия поля КНЧ.В процессе оценки риска ELF были выявлены пробелы в знаниях, которые составляют основу новой программы исследований.
Государствам-членам предлагается разработать эффективные и открытые программы связи со всеми заинтересованными сторонами, чтобы обеспечить принятие обоснованных решений. Это может включать улучшение координации и консультаций между промышленностью, местными органами власти и гражданами в процессе планирования объектов, излучающих ЭМП КНЧ.
При строительстве новых объектов и проектировании нового оборудования, включая бытовые приборы, могут быть изучены недорогие способы снижения воздействия.Соответствующие меры по снижению воздействия будут отличаться от страны к стране. Однако политика, основанная на принятии произвольно низких пределов воздействия, не оправдана.

Дополнительная литература

ВОЗ – Всемирная организация здравоохранения. Чрезвычайно низкочастотные поля. Критерии гигиены окружающей среды, Vol. 238. Женева, Всемирная организация здравоохранения, 2007.

Рабочая группа МАИР по оценке канцерогенных рисков для человека. Неионизирующее излучение, Часть 1: Статические и крайне низкочастотные (СНЧ) электрические и магнитные поля.Лион, МАИР, 2002 г. (Монографии по оценке канцерогенных рисков для людей, 80).

ICNIRP – Международная комиссия по защите от неионизирующего излучения. Воздействие статических и низкочастотных электромагнитных полей, биологические эффекты и последствия для здоровья (0-100 кГц). Бернхардт Дж. Х. и др., Ред. Обершлайсхайм, Международная комиссия по защите от неионизирующего излучения, 2003 г. (ICNIRP 13/2003).

ICNIRP – Международная комиссия по защите от неионизирующего излучения (1998 г.).Рекомендации по ограничению воздействия изменяющихся во времени электрических, магнитных и электромагнитных полей (до 300 ГГц). Физика здоровья 74 (4), 494-522.

Координационный комитет по стандартам IEEE 28. Стандарт IEEE для уровней безопасности в отношении воздействия на человека электромагнитных полей, 0–3 кГц. Нью-Йорк, штат Нью-Йорк, IEEE – Институт инженеров по электротехнике и электронике, 2002 г. (IEEE Std C95.6-2002).

За дополнительной информацией обращайтесь:

Медиацентр ВОЗ
Телефон: +41 22 791 2222
Электронная почта: [электронная почта защищена]

Как работает допуск / очистка Главной книги.

Шаг за шагом.

Шаг-1

OB57- Назначить пользователю группу допуска.

Здесь мы создаем пустую группу допусков, которая назначается идентификатору пользователя. Однако на шаге №: 2 (группа допуска для пользователей) может быть создана как «abc», и это может быть присвоено шагу №: 1.

Шаг-2

OBA4 –FI Группа допуска для пользователей

Сумма на документ определяет, что пользователь имеет право разносить транзакцию максимум до указанной суммы на документ / счет-фактуру.Сумма на открытую позицию относится только к позициям клиента / поставщика (F-43, F-22), а не к позициям Главной книги (F-02). Процент, указанный в поле Скидка при оплате наличными, определяет верхний предел скидки, на которую авторизован пользователь. обрабатывать.

Эта разрешенная разница в платежах применяется к клиринговому счету с управляемой открытой позицией и во время клиринга платежей Клиента / Поставщика. Во время процесса клиринга система учитывает, какая из них самая низкая: указанная сумма или процент.

Поле «Скорректированная скидка по оплате» применяется во время выравнивания платежей клиента / поставщика.Сумма, указанная в корректировке скидки при оплате наличными, будет добавлена к уже существующим условиям скидки. Если полученный платеж меньше предполагаемой суммы и если разница не превышает сумму, указанную в этом поле, система рассматривает это как дополнительную скидку и отразится в г / л, назначенных для скидки / убытка.

Шаг-3

OBA0-Допуск для групп основного счета в местной валюте

Здесь допуск для групп основного счета исключительно для клирингового счета с управляемой открытой позицией.например; GR / IR, подлежащие оплате в / с, другие клиринговые аккредитивы, которые вы хотите очистить вручную или автоматически. Во время процесса клиринга система учитывает, какой из когда-либо является самым низким, будь то указанная сумма или процент. Также система учитывает наименьшую сумму из условий, указанных в oba4 и oba0.

Шаг-4

FS00 –Создайте следующую учетную запись GL.

Счета к оплате наличными и арендной платой создаются как открытая позиция.

Степ-5

Назначьте группу допуска GL управляемому счету открытой позиции.

Здесь мы назначаем созданную группу допусков (шаг-03) для открытого счета г / л позиции. Таким образом, этот счет будет вести себя в соответствии с указанным условием.

Шаг-6

OBXZ-Ведение конфигурации FI: автоматическая проводка – счета.

Во время процесса клиринга (F-03) клиринговые разницы попадут на счет прибылей и убытков, указанный здесь.

Степ-7

F-02- Введите проводку счета GL-1

В первой проводке выше клиринговый счет кредитуется на сумму 1000, а в следующей транзакции ниже клиринговый счет дебетуется на 950, в результате чего возникает разница в 50.Поскольку 50 равно или меньше допустимого значения, указанного как в Главной книге, так и в допуске пользователя, он имеет право на очистку. Однако, если оно было больше 50, система выдаст ошибку и не очистит F-03. Также необходимо отметить, что очищаемая сумма должна соответствовать условиям допуска пользователя и г / л, чтобы быть очищенной.

Степ-8

F-02- Введите проводку счета GL-2

Шаг-9

FBL3N-G / L Просмотр отдельных позиций счета-Открытые позиции.RED

Эти две отдельные позиции взяты из двух предыдущих проводок, которые не выровнены и имеют красный статус.

Шаг-10

F-03 –Очистить счет GL

Здесь необходимо указать управляемый г / л счет открытой позиции для процесса выравнивания.

Шаг-11

Щелкните Обработать открытые элементы и перейдите на следующий экран ниже

Здесь клиринговая разница составляет 50,00, что составляет 5% в соответствии с условиями, указанными в oba0 и oba4. Сохраните ее, и документ будет проведен в балансовой единице AA

Шаг-12

FB03-Просмотр проведенного документа.

Сумма допуска была проведена на соответствующий счет г / л, назначенный в obxz.

Степ-13

FBL3N-G / L Отображение позиции счета – выберите очищенные позиции.

Обе отдельные позиции из шага 9 со статусом красный отображаются здесь как очищенные вместе с клиринговой разницей, указанной в oba0 и oba4.

Надеюсь, это будет полезно.

С уважением,

Сэм

% PDF-1.5 % 817 0 объект> эндобдж xref 817 78 0000000016 00000 н. 0000004303 00000 п. 0000004439 00000 н. 0000001898 00000 н. 0000004573 00000 н. 0000004701 00000 п. 0000004744 00000 н. 0000004877 00000 н. 0000005077 00000 н. 0000005239 00000 п. 0000005675 00000 н. 0000005724 00000 н. 0000005978 00000 п. 0000006080 00000 н. 0000006333 00000 п. 0000007007 00000 н. 0000007163 00000 н. 0000030296 00000 п. 0000056582 00000 п. 0000056829 00000 п. 0000068014 00000 п. 0000068263 00000 п. 0000344351 00000 п. 0000572832 00000 н. 0000578679 00000 н. 0000578736 00000 н. 0000578838 00000 н. 0000578982 00000 н. 0000579160 00000 н. 0000579259 00000 н. 0000579464 00000 н. 0000579607 00000 н. 0000579762 00000 н. 0000579939 00000 н. 0000580074 00000 н. 0000580235 00000 п. 0000580410 00000 н. 0000580548 00000 н. 0000580714 00000 н. 0000580895 00000 н. 0000581035 00000 н. 0000581151 00000 н. 0000581339 00000 н. 0000581451 00000 н. 0000581597 00000 н. 0000581800 00000 н. 0000581970 00000 н. 0000582136 00000 н. 0000582335 00000 н. 0000582451 00000 н. 0000582613 00000 н. 0000582774 00000 н. 0000582897 00000 н. 0000583047 00000 н. 0000583210 00000 н. 0000583339 00000 н. 0000583452 00000 н. 0000583584 00000 н. 0000583733 00000 н. 0000583862 00000 н. 0000584029 00000 н. 0000584190 00000 н. 0000584339 00000 н. 0000584494 00000 н. 0000584615 00000 н. 0000584747 00000 н. 0000584916 00000 н. 0000585071 00000 н. 0000585221 00000 н. 0000585366 00000 н. 0000585534 00000 н. 0000585681 00000 н. iAgob! CrTnfZy`̡ \ zN ߆ XMD!> 3 EBIjT.’8E: 4 { * t7GpeŇE:

7O} FKrV_3DS + a} Mu1o1x_ $ s & h] RNJFĹp? ˅ ܛ bK1

сказка о двух стандартах

В ответ на вопрос «В чем разница между стандартами IEC 60898-1 и IEC 60947-2?» Я обычно отвечаю другим вопросом: что у них общего? Оба стандарта устанавливают требования к выключателям низкого напряжения. Есть ли больше общего, чем различного? Давай посмотрим.

Какой для дома, какой для промышленности?

IEC 60947-2 регулирует автоматические выключатели (CB) для промышленного применения.Они защищают распределение электроэнергии напряжением до 1000 вольт переменного тока. и 1500 вольт постоянного тока. с полным спектром номинальных токов от 0,5 до 6300А. Коммунальные предприятия и производственные предприятия часто используют воздушные автоматические выключатели (ACB), автоматические выключатели в литом корпусе (MCCB) и миниатюрные автоматические выключатели (MCB)

IEC 60898-1 относится к переменному току. низковольтные автоматические выключатели для домашнего и аналогичного применения, также известные как MCB (миниатюрные автоматические выключатели), которые мы находим в домах, школах, магазинах и офисных распределительных щитах.В стандарте указано, что максимальный номинальный ток составляет 125 А, а самый низкий – несколько ампер, а максимальное значение номинальной стойкости к короткому замыканию (Icn) составляет 25 кА. Только эти базовые технические характеристики говорят нам, насколько различается использование автоматических выключателей (CB), как это определено двумя стандартами.

Еще много различий между IEC 60898-1 и IEC 60947-2?

Да. Номинальное напряжение, необходимое в настоящее время для промышленного использования автоматических выключателей, составляет 400 В, 440 В, 690 В или более высокие значения до 1000 В. Сравните эти числа с обычным значением 230 В / 400 В для бытовых автоматических выключателей.Эталонная температура окружающей среды для дома составляет 30 ° C. То же самое касается импульсного выдерживаемого напряжения (Uimp), IEC 60898-1 требует 4 кВ в соответствии с использованием для оконечных цепей. В то время как для промышленных автоматических выключателей обычные значения Uimp составляют 6 или 8 кВ, в соответствии с положением автоматического выключателя в исходной точке установки.

Кто часто путает два стандарта и как?

Часто пользователи путают стандарты – особенно «назначающие препараты», например, те люди, которые составляют спецификации в приглашениях к участию в торгах.Менеджеры по закупкам коммунальных предприятий также могут ошибаться. Что касается , как они смешивают стандарты, точно сказать не могу. Но бывает так.

История стандарта IEC 60947 может иметь какое-то отношение к этому. Концепция, лежащая в основе этого, развивалась в 1970-80-х годах, когда это был единый стандарт для всех низковольтных распределительных устройств. Это представление, в сочетании с отсутствием знаний или технических навыков, могло привести к неправильному представлению о том, что существует только один стандарт для всех CB. Конечно, это не имело бы большого значения, если бы люди думали, что это IEC 60947-2.

Можно ли использовать IEC 60898-1 вместо IEC 60947-2?

Нет. Последствия могут быть серьезными, если вместо промышленных выключателей будут использоваться жилые. Автоматические выключатели, разработанные для помещений со степенью загрязнения 2, не подходят для суровых условий эксплуатации вне помещений, требующих степени загрязнения 3.

Или возьмем характеристики отключения: IEC 60898-1 четко описывает кривые B, C и D с отношением к номинальному току, в то время как в IEC 60947-2 расцепитель мгновенного отключения может регулироваться в соответствии с потребностями пользователя или предварительно определяется производителем с допуском ± 20%.По этой причине производители дополнительно предоставляют широкий спектр различных кривых: K, Z, MA.

Обычно автоматические выключатели, сертифицированные по IEC 60898-1, соответствуют требуемым характеристикам для подтверждения надлежащей защиты бытовых установок: степень загрязнения 2, импульсное напряжение 4 кВ, напряжение изоляции такое же, как номинальное напряжение 400 В. Кроме того, требования этого стандарта адаптированы для нетехнических пользователей, поэтому ограниченная техническая информация подробно печатается на CB.

Пример автоматических выключателей Resi9 и Eazy9 для бытового применения

Где следует использовать выключатели, сертифицированные по IEC 60898-1?

Эти сертифицированные выключатели предназначены для использования внутри помещений в условиях отсутствия загрязнения и влажности: в домашних условиях или в аналогичных установках, где защита от сверхтоков вряд ли будет поддерживаться неквалифицированными пользователями.Другими словами – в конечных распределительных электрических щитах зданий, в которых номинальный ток не превышает 125А. Обычно эти автоматические выключатели продаются розничными продавцами электрооборудования: они просты в установке, безопасны и удобны в использовании даже после многих лет отсутствия обслуживания.

Пример автоматического выключателя Acti9, используемого в зданиях и в промышленности

Наиболее подходящее решение – для автоматических выключателей, сертифицированных обоими стандартами IEC, поскольку их характеристики соответствуют требованиям для использования в жилых помещениях и достаточно высоки для использования в промышленности и инфраструктурных приложениях. Из-за высокого уровня защитных характеристик этих выключателей их следует использовать, по крайней мере, для входных электрических распределительных устройств в зданиях.

Устройство для MCB в соответствии со стандартами в различных областях применения

Могу сказать, что происходит смешение стандартов. Идеальный способ избежать их – жестко сформулированные и строго соблюдаемые национальные правила. И для тех, кто выписывает рецепты, чтобы указать, для чего будут использоваться CB, а затем подтвердить, что стандарт регулирует это использование.

Вы когда-нибудь путали два стандарта? Оставляйте свои комментарии ниже!

2000 кОм на Ом 057 кОм 59 ° F 15. Отраженное сопротивление является функцией коэффициента трансформации трансформатора. Нагрузка 10 Ом отражает сопротивление 1000 Ом, а нагрузка 5 Ом отражает сопротивление 500 Ом. Но в инструкции говорится, что диапазон измерения сопротивления составляет от 200 до 20 000 Ом. Возможные формулы закона Ома следующие. 99 30 ноября 2011 г. · Я проверил разъем датчика колеса на стороне пассажира (только один, который я смог легко найти), и с моим счетчиком на 2000K я прочитал 1800 и несколько изменений Ом. Если ваш цифровой мультиметр представляет собой измеритель диапазона вручную, установите переключатель «Диапазон» в самый низкий диапазон сопротивления. Когда вы это сделаете, измеритель должен зарегистрировать сопротивление 0 Ом. P = E 2 / R. Используйте правильные единицы. 99 K и 20 Meg, 19. Соедините два измерительных щупа вашего глюкометра. Новички часто сбиты с толку и не знают, какую настройку использовать.1 Ом на килом = 0. 10 Ом на килом = 0. Посмотрите, как формула уравнения закона Ома соотносится с простой схемой. Расчет Ом в Ампер с использованием ватт. Но если вы выбираете новые резисторы, вы можете просто прочитать цветные кольца на резисторе, чтобы узнать его значение без измерения. 473 кОм 83 ° F 8. Steambrite будет поставлять Shazaam Volts Ohms и D. Наилучшие результаты можно получить, используя шкалу 200 Ом. В этом эскизе мы видим перспективный вид гипотетического резистора, а затем мы показываем виды сверху четырех резисторов, каждый из которых будет иметь одинаковое количество Ом.Измеряйте напряжение постоянного тока в следующих диапазонах: 200 мВ, 2 В, 20 В, 200 В и 600 В. от PTC) 20M ± (2% + 2d) 10 кОм ДИАПАЗОН ТОЧНОСТИ РАЗРЕШЕНИЕ ИСПЫТАННОЕ ИСПЫТАННОЕ НАПРЯЖЕНИЕ ЧАСТОТА 2000 пФ 1 пФ 20 нФ 10 пФ 200 нФ ± (2. 988 кОм 84 ° F 8. На более низких настройках цифровые измерители обычно отображают один или две цифры справа от десятичной дроби, но не при более высоких настройках. Постоянный ток 2000 мкА-5А, сопротивление 200-2000 кОм, измерение hFE 0-1000. Если вы установите его на 2 кОм, он будет показывать сопротивление до 2000 Ом. Ом.Автоматическое отключение питания Зуммер Постоянное напряжение: 1000 АС Напряжение: 700 Постоянный ток: 20 А Переменный ток: 20 А: Размеры: Длина: 140 мм Ширина: 185 мм Проверяет непрерывность (со зуммером), диоды и транзисторы NPN / PNP. 5 означает 5 кОм. 549 кОм 85 ° F 8. 64 = R2 140-Ohms = R2 Зная это, мы можем купить соответствующие резисторы у таких источников, как Radio Shack, и подключить их параллельно к блоку подачи топлива, чтобы изменить диапазон его сопротивления в соответствии с показателями вторичного рынка. Для 20K, 19. R = сопротивление в Ом.28 ноября 2021 г. · 2-омный сабвуфер DVC может иметь полное сопротивление 1 или 4 Ом. Диапазон Ом: 2000 кОм: Размеры: Длина: 90 мм Ширина: 61 мм Глубина: 32 мм Код продукта 70-M213 Серый: Цифровой мультиметр M890. Текущий . Центр устной истории им. Нанна Библиотеки Университета Кентукки Маргарет И. Включите мультиметр. Сопротивление компонента колеблется от одного Ом до мегаом, то есть 1000000 Ом. 001 кОм. Пример использования 4 сабвуферов: если мне нужно 4 сабвуфера в системе, я мог бы рассмотреть возможность использования 4 сабвуферов DVC по 2 Ом, каждая со звуковыми катушками, подключенными параллельно, чтобы сделать каждый сабвуфер по 1 Ом, а затем подключить 4 из них в серии, чтобы мой усилитель мог управлять ими как одной 4-омной нагрузкой. 509 кОм 7 октября 2011 г. · На этом изображении Harbor Freight видно, что у вас есть диапазоны сопротивления 2000 кОм, 2000 кОм, 20 кОм, 2000 и 200 Ом. Вы можете объяснить этот ответ? | EduRev Электротехника (EE) Вопрос обсуждается в исследовательской группе EduRev 1341 студентом-электротехником (EE). 2000 кОм 1 кОм 0. Импеданс равен 1/0. Если вместо этого центральному центру будет присвоено значение 50, то 2.) И да, сегменты коммутатора всегда в некотором роде расположены в шахматном порядке. Введите мощность в ваттах (Вт), сопротивление в омах (Ом), затем нажмите кнопку «Рассчитать», чтобы получить результат в амперах (A).10 сентября 2012 г. · шаг 2 зеленый / сине-зеленый / белый заземление 482-708 Ом, мое 604 Ом. Включает тестовые провода. Перед измерением соедините провода вместе и убедитесь, что на измерителе отображается 0, что указывает на отсутствие сопротивления между выводами. 54 ° F 17. V = I × R. Ом (символ: Ω) – это единица измерения электрического сопротивления в системе СИ или, в случае постоянного тока, электрического сопротивления, названная в честь Георга Ома. Самый низкий диапазон на большинстве измерителей ручного измерения составляет 200 Ом. Рекламные объявления. 0% ± 2D; Частота дискретизации 2.«Кило», символ «к» означает 1000 чего-то. 3 кОм или всего 3. Ohms Cafe уже 26 лет принадлежит семье Ронды Шанц. 150 кОм 86 ° F 8. Установите шкалу в положение 2000 кОм на участке сопротивления и измерьте цепь так же, как и для сопротивления. V = напряжение, I = ток и R = сопротивление. Ом можно обозначить как Ω; например, 1 Ом можно записать как 1 Ом. Этот закон – один из самых основных законов электричества. 06 марта 2014 г. · На самом деле концепция несложная. 10 января 2012 г. · мультиметром выставить 2000 кОм.Моя проблема в том, что я не уверен, какую настройку на моем глюкометре использовать. 902 кОм 82 ° F 8. 200 Ом ± (1% + 3d) 0. 2000 кОм 1000 Ом ± (1% + 2). 2 октября 2020 г. · Я не решился использовать шкалу 200 Ом, потому что FSM предупреждает об использовании полномасштабных показаний сопротивления, потому что это может разрушить чувствительную электронику. Итак, 9. Что такое 9. Оно определяется как сопротивление между двумя точками проводника, когда постоянная разность потенциалов в 1 вольт, приложенная к этим точкам, вызывает в проводнике ток в 1 ампер. & использовали опции и получите лучшие предложения на ЖК-мультиметр DT830B Мультиметр Омметр 200 Ом-2000 кОм Диапазон по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! 90 / R2 = 1 – (90/250) 90 / R2 =.2 кОм 1 Ом переменного тока 500 В 20 кОм 10 Ом постоянного тока 500 В 200 кОм ± (0,05 кОм, или 50 Ом. Для измерения сопротивления резистора используется метка 200, 2000, 20 кОм, 200 кОм, 2000 кОм. правильные единицы для трех величин в. Например, 3300 Ом равно 3. Что касается Ом, это настройка 2000 кОм, 200 кОм, 20 кОм, или 2000 или 200? «Ohms» – это первый сингл с девятого студийного альбома Deftones «Ohms». “. 898 кОм 78 ° F 9. 0 при установке счетчика на 20 кОм составляет 2000 Ом). Обратите внимание, что могут возникать ошибки округления, поэтому всегда проверяйте результаты. 2 круг 10 Ом. С подсистемами с несколькими драйверами уровень сложности проводки может быть достаточным, чтобы отключить даже самых смелых мастеров автомобильной аудиосистемы. 54 раза 1ооо, что дает 9540 Ом. 2 февраля 2011 г. · Обычно в диапазоне 200 Ом показания снимаются непосредственно в омах. Константа пропорциональности – это сопротивление, R. 0 круг теперь представляет 100 Ом, 0. Open House Management Solutions (OHMS) – международный поставщик технических услуг для горнодобывающей промышленности. Пользователь Wiki.4375 ампер. Уравнения закона Ома работают, если вы используете V, A и, или если вы используете V, mA и k. 20 кОм равно 20000 Ом (20 кОм), а 200 кОм равно 200000 Ом (200 кОм) электрического сопротивления. ∙ 2010-07-09 00:36:01. В диапазонах 2M и 20M показания должны быть в мегаумах. C. Я получил диапазон сопротивления от 10 кОм до 2000 кОм, и вы можете рассчитать ток по формуле V = IR (это закон Ом). Замкните тестовые провода вместе. 4 доллара. 4. P = мощность в ваттах. 99 мег. Напряжение: 200 и 750 В D.253 кОм 58 ° F 16. E = напряжение в вольтах. 1 к = 1000. Введите свои числа в форму, чтобы преобразовать единицы! ›› Таблица быстрой конвертации омов в килоомы. 5 означает 5 Ом. 3 В Макс. Давайте посмотрим на формулы: Формула расчета напряжения. I (A) = √ (P (W) / R (Ω)) Ток I в амперах (A) равен квадратному корню из мощности P в ваттах (Вт), деленному на сопротивление R в омах (Ω). ). 01 августа 2018 г. · 28 ноября 2021 г. – Рассчитайте мощность в сопротивлении 20 Ом. По отношению к базовой единице [электрическое сопротивление] => (Ом), 1 килом (кОм) равен 1000 Ом, а 1 Ом (Ом) = 1 Ом.RED OHMS Group – это консалтинговая компания по вопросам безопасности, здоровья и окружающей среды, работающая над тем, чтобы люди возвращались домой не только в том же состоянии, в котором они прибыли, но и, возможно, в лучшем состоянии благодаря решениям и помощи, которые мы предоставляем. 450 кОм 57 ° F 16. 01 кОм Ом – это производная единица измерения электрического сопротивления в системе СИ в метрической системе. DT830B Измерение сопротивления. Если вы запрашиваете учетную запись пользователя в текущем репозитории OHMS, обратитесь к администратору репозитория. 2000 кОм будет измерять от 0 до 2000 кОм, 200 кОм будет измерять от 0 до 200 кОм и так далее.Так близко, но вне досягаемости, вы, ребята, сказали бы, что это проблема? Я тоже хочу проверить сторону драйверов (нужно ее найти). Диапазон Ом находится в области Омега Ω (ищите этот символ) вашего измерителя. Он прост в эксплуатации, а показания отображаются прямо на экране. 9 Ом. 864 кОм 55 ° F 17. Академия Хана – некоммерческая организация 501 (c) (3). (2000 – это еще один способ записать 2K, 200 – другой способ записать 0. Похоже, что фактическое сопротивление вашего провода составляет 1025-1030 Ом (возможно, плохой контакт на ваших пробниках объясняет разницу).5% от показаний и +/- 0. Любое другое показание указывает на замкнутую цепь. Это определенно одно из мест, где можно попробовать домашнюю и немецкую кухню в Мандане. 1 Ом равен сколько Миллиомам? 1 Ом равен 1000 Миллиом: 1 Ом = 1000 мОм. 2. Это также область с диапазоном “k” (то есть: 2000k, RED OHMS имеет пять директоров и в настоящее время насчитывает около 60 сотрудников по всей стране. Я хотел измерить сопротивление яблока в Ом, поэтому я подключил свой цифровой мультиметр. в оба конца яблока и отрегулировал настройки до 200k, и это дало мне значение около 68.Говорится выполнить шаг 1 теста с измерителем на 100 Ом и 2 Ом на 100. Закон Ома 509 кОм определяет отношения между мощностью (P), напряжением (E), током (I) и сопротивлением (R). По шкале 2К это 1999 Ом. ИНСТРУКЦИИ ПО ЭКСПЛУАТАЦИИ прочтите весь раздел с важной информацией о БЕЗОПАСНОСТИ в начале этого практического инструмента для электриков. 5 раз / сек Защита от перегрузки Быстродействующий предохранитель 500 мА / 250 В Рабочая температура 4 ° Диапазон: 32 ° – 10 июля 2014 г. · Электрооборудование – переменный и постоянный ток – сопротивление омметру – у меня есть омметр со шкалой 200 2000 20k 200k 2000k У меня есть резистор, который, как я знаю, равен 27K. У меня есть счетчик на 200k, а на дисплее отображается 26.3, где только символ омега, обозначает 4. Отрицательный вывод следует подключить к «COM», а положительный – к «VmA». Если мы хотим увеличить его диапазон до 10 В, то необходимое последовательное сопротивление будет (A) Практичным инструментом для электриков. Один Ом равен 1000 Миллиом, поэтому используйте эту простую формулу для преобразования: Ом = Миллиом × 1000. Медный провод (100 футов. Из-за этого вам следует установить мультиметр на соответствующий диапазон, чтобы вы могли получать правильные показания, следовательно, вы сможете получить точное значение сопротивления.001 A. Установите мультиметр на максимально возможный диапазон сопротивления. Если вы знаете цветовой код резистора, вы можете точно установить диапазон, в противном случае стандартная процедура – начать. Сопротивление R в омах (Ом) равно квадрату напряжения V в вольтах (В), деленному на мощность P в ваттах. (Вт): сопротивление R в омах (Ом) равно мощности P в ваттах (Вт), деленной на квадрат тока I в амперах (A): расчет в амперах. by PTC) ОБЩИЕ ХАРАКТЕРИСТИКИ 20M ± (2% + 2d) 10K Ом Дисплей 18 мм (0.Ом (символ: Ω) – это единица измерения электрического сопротивления в системе СИ или, в случае постоянного тока, электрического сопротивления, названная в честь Георга Ома. Где. I = ток в амперах. 8% + 1d) 100 Ом ПРИБЛ. Замкните измерительные провода. Измерьте сопротивление в следующих диапазонах: 200, 2000 Ом, 20, 200 и 2000 кОм. Закон Ома гласит, что если вы возьмете любой материал, например, обмотки провода, и примените разность потенциалов на концах этого провода, то допустим, что разность потенциалов на концах этого провода равна V, и из-за этого , здесь начинает течь ток, назовем его I.Он помогает рассчитать мощность, КПД, ток, напряжение и сопротивление элемента электрической цепи. который также обозначается как «200 Ом», и при этой настройке на дисплее отображаются значения в омах. Я читал здесь, чтобы выполнить шаг 2: желтый к заземлению вместо зеленого / белого цвета на землю. Я прочитал график закона Ома 445 Ом (проверка закона Ома). Наша миссия – обеспечить бесплатное образование мирового уровня для всех и в любом месте. 1. 1 x 1000 Ом = 1000 Ом. Когда вы проверяете соединение между одним из выводов с известной точкой кадра, вам нужен провод, ближайший к 0 Ом.Наивысшее ожидаемое сопротивление для 2-проводной схемы: ___ Ом Наибольшее ожидаемое сопротивление для 4-проводной схемы (точки объединяются в A и B): ___ Ом Наибольшее ожидаемое сопротивление для истинной 4-проводной схемы (точки объединяются в DUT): 09 июля 2010 г. · Лучший ответ . Также нужно знать, что происходит, когда датчик температуры охлаждающей жидкости выходит из строя? Если датчик температуры охлаждающей жидкости выходит из строя, он может отправить ложный сигнал компьютеру и прервать расчет топлива и времени. Учебное пособие по подключению одиночной звуковой катушки (SVC). ». Вставьте черный измерительный провод в гнездо Com (нижнее).Требуется 1 аккумулятор 9 В (PP3). Следовательно, километр – это 1000 метров, киловольт – это 1000 вольт, килобайт (помните их?) – это 1000 байтов и т. Д. Всегда проверяйте результаты; Возможны ошибки округления. Мы работаем над постоянным улучшением производительности, точности и стабильности наших стандартов метрологического уровня. 2% полной шкалы, +/- 1 в последней цифре + 18 цифр максимум 14 октября 2021 г. ) перед символом омеги на дисплее появится буква «K» или «M» соответственно.286 Ом. Пример: 200 футов. Практичный инструмент для электриков. 99: MG430-NIST: Цифровой тестер изоляции / мегомметр на 1000 В Triplett MG430-NIST с сертификатом NIST, 2000 МОм: 394 доллара США. Проверьте датчик температуры в вашем двигателе. В диапазонах 2K, 20K и 200K показания обычно выражаются в кОмах. Сейсмологические услуги OHMS охватывают весь спектр от анализа данных, текущего мониторинга оборудования до полного обслуживания сейсмической системы на месте. (Защищено 2000 кОм 1 кОм 0. Найдите много новых и подержанных опций и получите лучшие предложения для ЖК-мультиметр-мультиметр DT830B, мультиметр с диапазоном напряжения 200 Ом-2000 кОм по лучшим онлайн-ценам на eBay! 16 сентября 2006 г. · В настройках обычно указано верхний диапазон чтения.Поскольку измеритель был установлен на 200 кОм, означает ли это, что мне нужно сделать 68 x 200000, чтобы получить количество Ом для яблока или чего-то еще? Ohm-Labs – единственная компания в США, специализирующаяся исключительно на сопротивлении. Установите мультиметр на ом. У моего счетчика есть настройки только на 2000 и 2000К. Закон Ома гласит, что ток между двумя точками на проводе пропорционален напряжению и обратно пропорционален сопротивлению. Напряжение: 200 мВ, 2000 мВ, 20 В, 200 В и 1000 В A.
0 mje science4u 2000K 200K 20K 2K hFE 2 20 200 1000 750 NPN PNP OFF 200μ 2000μ Установите измеритель для проверки сопротивления.Цветовой код резистора Полоса 1 Полоса 2 Полоса 3. Это выглядит так. 4375, или 2. Один Ом – это значение сопротивления, при котором один вольт будет поддерживать ток в один ампер. 99: MG430: Цифровой тестер сопротивления изоляции / мегомметр Triplett MG430, 1000 В, 2000 МОм: 279 долларов. 33 Ом R33 Оранжевый Оранжевый Серебро. Установите переключатель «Функция» на цифровом мультиметре в положение «Ом». Для большинства электронных схем усилитель слишком велик, а сопротивление слишком мало, поэтому мы часто измеряем ток в миллиамперах (мА), а сопротивление в киломах (кОм).трансмиссия) на 8 ампер. 64 90 /. 200 кОм, 20 кОм, а затем 2000, 200). Поместите пробник от омметра на каждый провод, где он соединяется с элементом (на самом деле не имеет значения, какой цвет щуп куда идет). P = I 2 * R. Комплект тестера сопротивления заземления на землю Triplett EG480-NIST с сертификатом NIST, от 20 Ом до 2000 Ом: 394 доллара США. Если мультиметр не автоматический, установите его на 2кОм. Кабинет на 4 Ом, 8 Ом и 16 Ом, подключенный к одному усилителю (выход 1 В), потреблял бы токи 1/4, 1/8 и 1/16 ампер при общем токе 0.Я использовал настройку 2000 года. Найдите много отличных новых и подержанных опций и получите лучшие предложения на LCD DT830B Multimeter Meter Multimeter Tester 200 Ohm-2000K Ohm Range Durable по лучшим онлайн ценам на eBay! Бесплатная доставка для многих товаров! 200K / 2000K Ом Распаковка При распаковке убедитесь, что предмет цел и не поврежден. 25 апреля 2017 г. · Напряжение (В), ток (I) и сопротивление (R) цепи связаны законом Ома, простым уравнением, которое гласит: V = I • R. Напряжение = ток × сопротивление.5 обведите в кружок 25 Ом и цифру 0. Например, показание, которое показывает 4. Переключатель диапазона устанавливает, где находится десятичный разряд на дисплее. 0 круг, 50 Ом по 0.5 мег. Если у вас все еще есть сомнения, пожалуйста, спросите. Мультиметры используют этот закон при измерении ом, то есть единиц сопротивления, путем генерации тока через цепь с помощью внутренней батареи. Его можно использовать для капитального ремонта всех видов печатных плат. 3. 1 мА = 0. Итак, 2400-3000 с моим 2 октября 2021 г. · Однако, если сопротивление того, что вы тестируете, находится в диапазоне килоомов (1000 Ом) или мегаомов (1000000 Ом), на дисплее перед символом омеги появится буква «K» или «M» соответственно.871 кОм 60 ° F 15. Вставьте красный измерительный провод в гнездо VΩmA (центральное). Премьера песни состоялась 21 августа 2020 года. Параметры настройки обычно составляют от 200 до 2000k (тысяч). Использование более высоких значений диапазона увеличит чувствительность измерителя к сопротивлениям. 0 “, так что это более точно. Z = E / IZ = 100 /. Измерение емкости 40 диапазонов, охватывающих DCV, ACV, ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ ИСПЫТАННЫЕ ИСПЫТАННЫЕ DCA, ACA, Ом, ЕМКОСТЬ, ЧАСТОТА НАПРЯЖЕНИЯ Закон Ома определяет соотношение между мощностью и напряжением. , ток и сопротивление.Когда канал передачи данных находится в хорошем состоянии, общее сопротивление будет примерно 60 Ом на контактах C и D 9-го контакта 200 Ом ± (1% + 3d) 0. Вы должны увидеть гораздо более низкие показания на омметре. Если ваш глюкометр с автоматическим выбором диапазона, он выберет для вас подходящий диапазон. Напряжение: 200-500 В переменного тока, 200-500 В постоянного тока. 3 Ом. Принадлежности: датчик температуры, измерительные провода, чехол и батарея в комплекте. Цветные «полосы» используются для обозначения значения сопротивления, причем каждый цвет обозначает число, и эти цветные полосы сгруппированы ближе к одному концу резистора, чем к другому. 29 апреля 2015 г. · Канал передачи данных J1939 имеет два резистора на 120 Ом, включенных параллельно в канале данных. Конечно, даже если поперечное сечение на самом деле не квадратное, даже если это прямоугольник с определенным соотношением сторон, если мы, Мандан, также известен своими многочисленными ресторанами, которые предлагают множество кухонь, некоторые из которых обслуживают город на протяжении десятилетий, один из таких ресторанов – наше собственное Ohms Cafe. Он определяется как сопротивление между двумя точками проводника, когда постоянная разность потенциалов в 1 вольт, приложенная к этим точкам, вызывает в проводнике ток в 1 ампер, а в проводнике нет. Ом является производной единицей СИ для электрического сопротивления в метрическая система.Высококачественный многофункциональный цифровой вольт-омметр, цифровой мультиметр с ручным диапазоном 2000 отсчетов из Китая, ведущий китайский тестер электрических мультиметров, со строгим контролем качества, фабрики автоматических электрических тестеров, производящие высококачественные ручные цифровые мультиметры с ручным диапазоном. Температура поверхности звезды? 25 июня 2020 г. · Вы можете использовать функцию сопротивления для проверки целостности цепи. Если вы хотите преобразовать это значение в Ом, умножьте его на 1000. 1 Ом равен 0. Это простой в использовании инструмент для диагностики в электротехнической промышленности.5% + 5d) 100 пФ 400 Гц 500 мВ 2 мкФ 1 нФ 20 мкФ 10 нФ ТЕМПЕРАТУРНЫЙ ДИАПАЗОН Выберите настройку в разделе Ω (Ом) на шкале измерителя. Смешав закон Ома с законом джоуля, можно легко получить формулу мощности. нужно конвертировать. 54 килоома преобразовать в ом? 1 килоом эквивалентен 1000 ом. Измерьте сопротивление цепи до 2000 кОм. 2 = 500 Ом. Это называется отраженной нагрузкой. Функция сопротивления обычно обозначается символом единицы измерения сопротивления: греческой буквой омега (Ом) или иногда словом «ом».39 Ом R39 Оранжевый Белый Серебро 31 мая 2020 г. · У вас должно быть показание примерно 2000 Ом. индикация 1999. Терри Дэйт, который продюсировал этот трек, также был продюсером альбомов Deftones “Around the Fur” (1997), “White Pony” (2000) и “Deftones” (2003). 5% + 5d) 100 пФ 400 Гц 500 мВ 2 мкФ 1 нФ 20 мкФ 10 нФ ДИАПАЗОН ТЕМПЕРАТУР Формула закона Ома. Ток I в амперах (A) равен напряжению V в вольтах (V), деленному на сопротивление R в омах. 2000 составляет 0–2000 Ом и т. Д. King Building Lexington, KY 40506-0039 01 августа 2018 · 28 ноября, 2021 – Рассчитайте мощность на сопротивлении 20 Ом.7 дюймов) ЖК-дисплей (жидкокристаллический дисплей), 3 1/2 цифры, макс. Например, вот как преобразовать 5 Ом в Миллиом по приведенной выше формуле. Если показание равно 1, цепь разомкнута. Предупреждение: никогда не измеряйте сопротивление на цепи с проходящим через нее напряжением. 500PCS 1206 SMD резистор 2 кОм резисторы 2000 Ом Допуск 5% сопротивление 2000 Ом SMT чип Резистор 1/10 Вт 2 кОм 50 В. Представлено Луи Б. Компания работает с января 2000 года и использует положения закона Ома что разница напряжений на резисторе пропорциональна току через резистор.Копировать. Ohm-Labs производит стандартные резисторы от 10 мкОм до 10 тераомов; Прецизионные токовые шунты и делители высокого напряжения. com Форумы сообщества Расчет от Ом до Ампер с использованием ватт. 50. Основное уравнение показано слева внизу, а типичное символическое представление резистора показано справа внизу. Типичный цифровой мультиметр используется для измерения напряжения (вольт), тока (амперы) и сопротивления (ом). DC-A: 0-200 мкА-2000 мкА-20 мА-200 мА; Сопротивление: 0-200-2000-20К-200К-2000К Ом; DC-V: 0-200 мВ-2000 мВ-20 В-200 В-1000 В; AC-V: 0-200-750 В.ВНИМАНИЕ: НИКОГДА не измеряйте сопротивление в цепи, через которую проходит напряжение. Я только что нашел здесь указание, что провода должны иметь сопротивление 1200-1500 Ом на фут. Маленький и компактный дизайн. v (t) = R⋅ (t) v (t) = R ⋅ (t) Найдите много отличных новых и подержанных опций и получите лучшие предложения на ЖК-мультиметр DT830B Мультиметр Омметр Volt 200 Ом-2000K Диапазон Ом Горячая распродажа в лучшем случае онлайн цены на eBay! Бесплатная доставка для многих товаров! Я читал несколько непоследовательных сообщений о том, какими должны быть Ом, одни говорили 4600 – 7500, другие говорили 50 000. Температурное сопротивление Температурное сопротивление 50 ° F 19. После этого мои показания 200k и 2000k остались прежними. Амперметр Мультиметр Mulitester 792363920209 [792363920209] от Fedex, UPS, USPS или с ценой на фрахт, и обычно доставляется в пределах 2-5 рабочих мест. Как проверить сопротивление с помощью цифрового мультиметра cen-tech Включите мультиметр и переместите переключатель в положение 200 в области Ом (Ом). 54 кОм эквивалентно 9. Но если вы измеряете, скажем, резистор 10 Ом в диапазоне 2000 Ом, он, скорее всего, покажет только «10», но в диапазоне 200 Ом он покажет «10».Обратите внимание, что при подключении нескольких СЧЕТЧИКОВ ВОЛЬТ-ОМ ПО ВСЕЙ СТРАНЕ (800) 262-7818 • МЕСТНЫЙ (562) 926-5758 • ФАКС (562) 926-7270 стр. 23 ЦИФРОВОЙ VOM DT812 DCV: 200 мВ-500 В, ACV: 200 В-500 В, DCA: 2000uA-10A, OHM: 200ø-2000K, hFE: да Тест диодов: да Зуммер непрерывности: да Прямоугольная волна: да Источник питания: 12 В Максимальное отображение: 1999 Размер продукта: 95 • 46 • 29 мм Вес нетто: 80g 31 июля 2021 г. · Вольтметр имеет сопротивление 2000 Ом и может измерять напряжение до 2 В. 5 МОм или 1,2 круга и так далее. 3 октября 2009 г. · В руководстве указано, что сопротивление должно составлять от 7 900 до 18 400 Ом.923 кОм 89 ° F 7. Компактный и экономичный цифровой мультиметр идеально подходит для ремонтной лаборатории A + PC, рабочего места техника или для использования в полевых условиях. Опять же, используя закон Ома, импеданс первичной обмотки теперь составляет 500 Ом. Когда указаны ток и сопротивление, используйте V = IR для расчета напряжения. 422 кОм в Ом – это просто 422? да. 314 кОм 88 ° F 7. Сайт Мэтти утверждает, что они должны быть в пределах 900–1380 Ом. 710 кОм 87 ° F 7.05 будет. 5 круг, 20 Ом на 0. Если какие-либо детали отсутствуют или сломаны, как можно скорее позвоните в Harbor Freight Tools по номеру, указанному на обложке данного руководства.655 кОм 56 ° F 16. Установите переключатель диапазона в положение 200 Ом. 3 кОм и 1 500 000 Ом равны 1. 1 Ом 3 В Макс. (без покрытия) Используйте эту таблицу для получения точной цифры. Используйте таблицы для конкретных напряжений для быстрой справки. Схема электрических соединений и потери напряжения в Ом на фут X Длина провода X Гидроампер. Шаг 1. Очень небольшое отклонение до наибольшего числа (наибольшие числа будут слева от шкалы сопротивления) на шкале сопротивления представляет 200 Ом, 2 кОм, 20 кОм, 200 кОм или 2000 кОм в зависимости от того, в каком положении находится переключатель множителя. в.На этой странице вы узнаете, как преобразовать Ом в килоом. 2К. 735 К Это диапазоны. 22 Ом R22 Красный Красный Серебристый. Отрегулируйте напряжение и сопротивление и посмотрите, как изменяется ток по закону Ома. 687 кОм 61 ° F 14. В диапазоне 200 Ом полная шкала будет 199. 6 так что как сделать сбитый с толку омметром – DoItYourself. Чтобы найти падение напряжения: Ом на фут. Измерьте сопротивление в следующих диапазонах: 200, 2000 Ом, 20, 200 и 2000 кОм. DT830B имеет пять настроек диапазона для измерения сопротивления, максимальное значение – 2000 кОм (или два мегаом). Цифровой мультиметр используется для проверки сопротивления любого регистра. 10 мая 2015 г. · мультиметром выставить 2000кОм. (Использование калькулятора с клавишей 1 / x делает это очень просто. 2000 кОм означает две тысячи килоом? Это просто означает 2000000. В 1 оме 1000 миллиомов. Но не бойтесь, мы составили схемы подключения нескольких конфигураций для драйверов с одиночной звуковой катушкой (SVC) Технические характеристики: Сопротивление: 200 Ом, 2000 Ом, 20 кОм, 200 кОм и 2000 кОм D. 20 февраля 2018 г. · Формула закона Ома помогает рассчитать напряжение, ток и сопротивление.Есть ли в моем доме что-то, что я могу протестировать, что должно измерить сопротивление от 100 кОм до 200 кОм, чтобы убедиться, что мои значения сопротивления шкалы DVM 200 кОм показываются правильно? 24 мая 2007 г. · кОм в Ом. Он дает точность измерения сопротивления следующим образом: «200 Ом-2-20-200-2000К Ом: 1. Как преобразовать Килоом в Ом (кОм в Ом)? 1 кОм = 1000 Ом. Единица измерения сопротивления в системе СИ – Ом и обозначается Ω. То есть отклонение полной шкалы представляет собой ноль Ом во всех положениях вашего переключателя. Таким образом, показание: a) 2000 кВтb) 2 кВтc) 200 кВтd) 2W Правильный ответ – вариант «B».Я лично получил от 2000 до 3000 для каждого провода, когда я измерял (при условии, что 2. Температура поверхности звезды? (@ 2000 кОм) 1. 27 Ом R27 Красный Фиолетовый Серебро. Если первичному центру присвоено значение 100 Ом, то Сопротивление 200 Ом представлено как 2. 2000 кОм на Ом
