Динамика мрот: Мрот в России по годам в таблице с 2000 до 2021 и сегодня

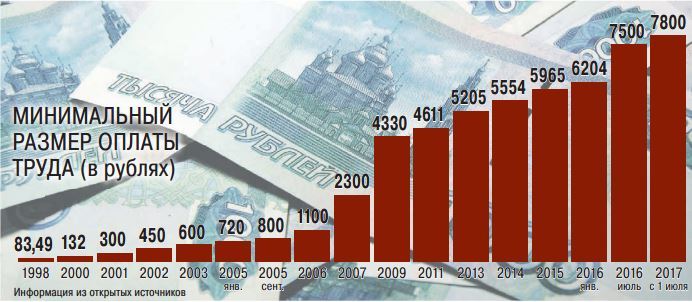

Украина обогнала Россию по росту минимальной зарплаты – Росбалт
Мировым лидером по росту минимальной зарплаты в минувшем году стала Украина, где показатель увеличился на 27% до $171 в месяц (в пересчете на доллары США).
Тем не менее, по абсолютному значению Украина располагается в нижней части странового рейтинга, однако, к примеру, опережает Россию, которая занимает 45-ю позицию из 56. В прошедшем году россиянам должны были платить не меньше $146, сообщает «Лента.ру» со ссылкой на данные портала Picodi.com.
Эксперты сравнивали чистые зарплаты, то есть сумму, которую работник получает после уплаты налогов.
Выше всего минимальная зарплата в Люксембурге — $2241 на руки.
Напомним, что в России с 2021 года минимальный размер оплаты труда (МРОТ) впервые превысит прожиточный минимум для трудоспособного населения.
«Минимальный размер оплаты труда с 1 января 2021 года будет установлен в размере 12 792 рубля, или с ростом на 5,5%. При этом, выполняя положение Конституции РФ, впервые минимальный размер оплаты труда превысит прожиточный минимум трудоспособного населения.
При этом с 1 января МРОТ и прожиточный минимум будут рассчитываться исходя не из потребительской корзины, а из медианного дохода. Размер МРОТ составит 42% от медианной заработной платы.
Ранее замглавы Минтруда РФ Андрей Пудов высказал мнение, что прожиточный минимум (ПМ) не должен становиться уровнем оценки бедности, и критерии ее оценки планируется скорректировать. «Прожиточный минимум в этом смысле не должен становиться уровнем оценки бедности. Этот подход должен пересматриваться. Мы сейчас как раз решаем этим законопроектом (о новой методике расчета прожиточного минимума и МРОТ — ред.) вопрос об изменении подходов к расчету ПМ, будем пересматривать вопрос о том, каким образом определять бедность. <…> Для оценки критериев бедности должны быть использованы иные показатели», — указал замминистра.
При этом Пудов уверен, что переход на новую методику расчета минимального размера оплаты труда и прожиточного минимума позволит расти этим показателям быстрее темпов инфляции.
|
Состоялось заседание Комитета РСПП по рынку труда и социальному партнерству
28 октября 2020 года в онлайн-режиме состоялось заседание Комитета РСПП по рынку труда и социальному партнерству.
Рассматривался проект федерального закона «О внесении изменений в федеральный закон «О прожиточном минимуме в Российской Федерации» и статью 1 Федерального закона «О минимальном размере оплаты труда».
Президент РСПП Александр Шохин отметил, что бизнес поддерживает подход, при котором МРОТ отрывается от размера прожиточного минимума для трудоспособного населения, который, в свою очередь, сегодня привязан к стоимости потребительской корзины. Учет при определении МРОТ такого фактора как уровень заработных плат в стране – это определенный шаг вперед. При этом необходимо учитывать взаимное влияние размера МРОТ и уровней экономического развития, производительности труда и занятости.
«Мы должны понимать, почему выбраны такие соотношения ПМ с медианным среднедушевым доходом (44,2%) и МРОТ с медианной заработной платой (42,0%). До сих пор не ясны основания, которые учитывались при определении предлагаемых размеров указанных соотношений. Рассчитываем получить исчерпывающий ответ на этот вопрос», – сказал Александр Шохин.
Он уточнил, что отрыв МРОТ от стоимости потребительской корзины и привязка размера МРОТ к одному из экономических показателей – медианной заработной плате – позволяет создать более экономически обоснованный инструмент по регулированию оплаты труда.
«По нашему мнению, такой подход является основанием для сохранения структуры МРОТ, соответствующей законодательно установленной структуре заработной платы», – сказал президент РСПП.
Что касается предложенной Росстатом методики определения медианной заработной платы, то вызывает сомнение сохранение применения районных коэффициентов и процентных надбавок к МРОТ.
«В методике отмечается, что показатель медианной заработной платы формируется в эквиваленте полной занятости. При этом из расчёта медианной заработной платы исключаются выплаты, размер которых ниже МРОТ», – сказал Александр Шохин.
«Поддерживая предложение Росстата о формировании медианной заработной платы в эквиваленте полной занятости, считаем необходимым разработать механизм приведения сложившейся заработной платы, в том числе и за не полностью отработанное время, к месячной заработной плате за полностью отработанное время», – подытожил президент РСПП.
Заместитель министра труда и социальной защиты РФ Ольга Баталина дала разъяснения по новой методике расчета МРОТ. При ее формировании анализировалось множество показателей, но остановились на соотношении ПМ с медианным среднедушевым доходом и МРОТ с медианной заработной платой.
«Рост минимального размера оплаты труда абсолютно пассивный — 5,5%. И рост прожиточного минимума в рублях абсолютно пассивный — 3,7% с учетом инфляционных состояний экономики. Динамичный рост доходов граждан, одновременно взвешенный с возможностью работодателей региональных и федеральных бюджетов, сбалансирован», – сказала Ольга Баталина, перечислив сдерживающие факторы при составлении методики, в том числе, рост региональных бюджетных расходов, обеспечение преемственности при переходе от одной модели расчетов к другой.
«МРОТ будет расти тем же темпом, что и медианная зарплата. И будет меняться не реже одного раза в пять лет», – сказала Ольга Баталина.
Отвечая на вопрос, может ли МРОТ меняться в сторону уменьшения, она подчеркнула: «Не представляю условий, при которых мы могли бы пойти на снижение МРОТ, хотя законодательно это прямо не запрещено».
«Сейчас динамика увеличения МРОТ в большей степени отвечает социально-экономическим реалиям. То есть МРОТ подтягивается до уровня прожиточного минимума», – подытожила Ольга Баталина.
С докладами также выступили президент ассоциация «ЭРА РОССИИ» Аркадий Замосковный, генеральный директор Союза работодателей атомной промышленности, энергетики и науки Андрей Хитров, исполнительный директор Ассоциации промышленников горно-металлургического комплекса России Алексей Окуньков и другие.
По итогам заседания было решено одобрить концепцию проекта федерального закона, предусматривающего переход к новой модели установления величины прожиточного минимума (ПМ) на федеральном уровне в процентном соотношении к медианному среднедушевому доходу, а минимального размера оплаты труда (МРОТ) в процентном соотношении к медианной заработной плате. При этом представители объединений работодателей и компаний высказали опасения того, что такой принцип установления МРОТ может вызвать «эффект спирали» в системах оплаты труда. Кроме того, было предложено доработать методику определения медианной заработной платы.
«Предлагаемая проектом федерального закона модель расчета ПМ и МРОТ соответствует международному опыту. Отрыв МРОТ от «границы бедности», которой является ПМ, и его привязка к такому показателю, как медианная заработная плата, позволяет создать экономически обоснованный и «самонастраивающийся» инструмент по регулированию оплаты труда, а также преодолению бедности, особенно среди работающих граждан», – указано в проекте решения заседания.
Как Jakarta MRT изменила офисную динамику в столице? | Сингапур
Внедрение Jakarta MRT коренным образом изменило офисную динамику в столице. С учетом того, что значительная часть городской рабочей силы теперь может быстро перемещаться по городу, оккупанты и инвесторы в равной степени должны понимать, как это повлияет как на районы, обслуживаемые линиями метро, так и на те, которые не обслуживаются. В этой статье мы собираемся взглянуть на динамику спроса и предложения в Джакарте и на то, как эти критически важные инфраструктурные проекты проявляют свое присутствие.
Устранение дефицита канцелярских товаров
Офисные помещения в Джакарте в настоящее время находятся в удовлетворительном состоянии, а заполняемость центрального делового района составляет 74,3%. Однако за последние 2 года как коворкинг, так и электронная коммерция начали съедать этот доступный запас, ускоряя темпы поглощения этого предложения.
За последние три года мы наблюдали значительный объем новых поставок на рынок Джакарты. В 2020 и 2021 годах в офисном секторе не будет большого предложения, а это означает, что заполняемость будет снижаться по сравнению с нашим последним отчетом за последний квартал 2018 года.
С точки зрения инвесторов, это очень позитивная новость, поскольку ожидается, что арендные ставки вырастут с низких уровней, на которых они сейчас находятся. Текущий рынок арендаторов усложняет жизнь арендодателям, поэтому ожидается возвращение к сбалансированным условиям 2013–2014 годов.
Фактор MRT Джакарты
Но это улучшение состояния инвесторов не будет равномерно распространяться по городу. Внедрение долгожданной станции метро MRT, первая фаза которой открылась 24 марта 2019 года, окажет сильное влияние на спрос на офисные помещения вдоль линии.Это, в свою очередь, будет означать повышенный спрос и рост доходов от аренды для домовладельцев зданий, расположенных недалеко от станций.
Дорожное движение в столице Индонезии, как известно, плохое: среднестатистический житель Джакарта тратит 63 часа в год в пробке. Даже введение таких правил, как правило нечетного и четного для некоторых основных дорог, мало что сделало для остановки движения. Линия MRT, которая в настоящее время простирается от Лебак-Булуса в Южной Джакарте до кольцевой развязки Hotel Indonesia в Центральной Джакарте, как ожидается, будет перевозить до 430000 пассажиров в день после завершения строительства в 2024 году. Для офисных работников в Джакарте линия MRT уже зарекомендовала себя невероятно ценной: местные поездки, которые раньше занимали 25-30 минут, теперь выполняются всего за 5 минут.
Жильцы видят значительную ценность в перемещении своих офисов в доступные здания вдоль линии, даже в более старые здания класса B. Действительно, мы наблюдаем заполнение до 90% в некоторых помещениях класса B, что замечательно, учитывая средний показатель по центральному деловому району. Поскольку на всем протяжении маршрута доступно лишь очень небольшое количество свободных земель, мы ожидаем, что арендная плата будет продолжать расти, поскольку оккупанты соперничают за место.
Использование доступного предложения
Было интересно наблюдать, как оккупанты из Кунингана, ранее бывшего офисного центра премиум-класса, перемещаются в места, расположенные вдоль маршрута метро. Вместо них мы видим, как все большее количество игроков электронной коммерции и коворкинга, о которых упоминалось ранее, заполняют освободившиеся места. Поскольку стартапам очень нужны доступные офисные помещения, это изменение в динамике дает им прекрасную возможность пользоваться первоклассными акциями, хотя и без подключения к MRT.
Примером этого является недавний клиент, который переехал в известную офисную башню в Кунингане. При низких арендных ставках в этом районе по сравнению с такими местами, как Судирман, они смогли занять пространство, которое дает им возможность расти по привлекательной ставке. При снижении арендных ставок с 250 000 индонезийских рупий в 2013 году до менее 175 000 рупий сегодня для арендаторов, занимающих более 10 000 кв. М, будет интересно посмотреть, как такие районы, как Кунинган, могут возродиться в качестве центров стартапов.
Будущие проекты
По мере того, как MRT приближается к завершению в 2024 году, мы внимательно следим за дополнительными инфраструктурными проектами и тем, как они могут повлиять на динамику собственности по всему городу.Расширение строящейся системы LRT, например, могло бы доставить важные связи из таких областей, как Кунинган, в пригород и в район CBD.
Однако для арендодателей за пределами сети MRT недостаточно просто дождаться реализации этих государственных инфраструктурных проектов. При таком низком уровне заполняемости сделать привлекательное предложение прямо сейчас для таких стартапов и коворкинг-пространств – это хороший способ гарантировать, что они прочно останутся в плюсе.
Навигация по офисной среде
Проект MRT – лишь один из ключевых трендов, влияющих на тенденции в сфере недвижимости столицы.В этой среде, ориентированной на предложение, есть значительные возможности, а также риски как для арендаторов, так и для инвесторов. Чтобы полностью понять ландшафт Джакарты, важно иметь партнера, который может действовать в качестве проводника при планировании вашего следующего шага.
Свяжитесь с нами, и давайте обсудим, как моя команда может помочь вам добиться успеха в процессе принятия офисных решений здесь, в Джакарте.
Применение системной динамики для имитации пассажиропотока на станциях метро
В данной статье предлагается макроскопическая имитационная модель пассажирского потока, основанная на системной динамике. Он рассматривает ключевые факторы, влияющие на динамику пассажиропотока с целостной точки зрения станций, а затем моделирует динамическое изменение количества пассажиров. Во-первых, представлена передача пассажирского потока для общего отношения «многие ко многим» между узлами. Когда сумма отправляющих мощностей, направляемых для нисходящего узла, меньше, чем принимающая пропускная способность этого узла, совокупность пассажиров, оказавшихся в затруднительном положении, будет формировать часть очереди, стоящую в очереди. Результаты моделирования пассажиропотока станции метро в Пекине показывают, что предложенная модель работает хорошо, сравнивая ее с реальными данными.Его можно применять для описания динамического изменения количества пассажиров и уровня обслуживания объектов.
1. Введение
Постоянно растущий спрос на городской железнодорожный транспорт подразумевает растущий спрос на его услуги, что требует более эффективных услуг на станциях. Как критическое место для пассажиров, прибывающих и покидающих систему городского железнодорожного транспорта, станция предоставляет пассажирам множество услуг, таких как проверка безопасности и пересадка с одной платформы на другую. Он часто страдает от относительно сильной загруженности с большим количеством пассажиров, собирающихся на нескольких объектах, что приводит к дискомфорту для пассажиров и, скорее, вызывает некоторую небезопасность. Получение информации о количестве пассажиров и их изменении в различных помещениях является основным, но наиболее важным способом поддержания хорошего уровня обслуживания (LOS) [1] и обеспечения безопасности пассажиров [2].
Основная задача моделирования пассажиропотока состоит в использовании соответствующих индикаторов для оценки уровня пассажиропотока.LOS применяется для изучения степени загруженности платформ LRT (Light Rail Transit) и степени загруженности транспортного средства. С помощью двух вышеупомянутых индикаторов загруженности или скопления сначала определяется взаимосвязь между временем пребывания поездов и ситуациями скопления на станциях LRT [1]. Общее время эвакуации и максимальная пропускная способность выбранной лестницы, которая напрямую соединяется с платформой, используются для оценки процесса эвакуации выходящих пассажиров на станциях метро в часы пик [3]. Энтропия скорости, которая представляет как распределение величины движения, так и распределение направления движения, сначала вводится для обнаружения скопления [4].
Многие исследования сосредоточены на области станций метро, в основном с учетом сложности компоновки станции, разнообразия средств обслуживания, неоднородности и разнообразия поведения пассажиров, а также взаимодействия между пассажирами и окружающей средой станции [5]. Для изучения пассажиропотока на станциях был использован метод моделирования, который полезен не только для получения LOS и безопасности на станциях, но и для управления станциями, включая эвакуацию и контроль пассажиропотока.Имитационные модели можно в целом разделить на микроскопические и макроскопические модели. Эти микроскопические модели представляют собой пространственно-дискретные модели, такие как модель клеточной автоматизации [6], и пространственно-непрерывные модели, такие как модель социальной силы [7, 8]. Макроскопические модели включают модель континуума [9], модель передачи ячеек [10, 11], модель передачи канала [12], модель массового обслуживания [13], модель динамики системы [14] и т. Д.
В основном микроскопические модели акцентировать внимание на описании индивидуального поведения для воспроизведения некоторых самоорганизованных явлений [7].Он широко применяется для моделирования объектов с определенными физическими характеристиками или для моделирования нескольких схем потока, таких как поток в узком месте и противоток. Применение микроскопических методов на станции метро, как правило, заключается в моделировании пассажиропотока через некоторые конкретные объекты, такие как лестницы, эскалаторы или группу объектов с определенной функцией, такой как обмен пассажирами во время высадки и посадки в поезд. Ref. [15] применяет модифицированную модель социальной силы для описания трехмерного движения людей по лестнице на станции метро, принимая во внимание калибровку таких параметров, как скорость ходьбы, размер тела и т. Д.Ref. [16] предлагает новое приложение модели клеточного автомата для имитации движения людей при высадке и посадке на станциях метро, в котором вероятности перехода для моделирования взаимодействия пассажиров и переговоров могут быть получены путем объединения этих важных факторов, включая индивидуальное желание, давление со стороны пассажиры сзади, личная активность и тенденции. Оба [17, 18] нацелены на получение фундаментальной схемы двунаправленного пешеходного потока с использованием клеточных автоматов. Помимо этого, многие инструменты моделирования разработаны на основе этих микроскопических методов.Например, пешеходная библиотека в AnyLogic, основанная на модели социальных сил [5, 19], в основном имитирует поток пассажиров при нормальном движении; исход из зданий, примененный в [20], в основном сосредоточен на сценарии эвакуации. Однако в практическом использовании есть некоторые недостатки: слишком много времени уходит на разработку имитационного эксперимента для сложной среды с большой поверхностью, разнообразием оборудования и т. Д .; другой – недостаток гибкости для различных сценариев окружающей среды. Кроме того, они требуют больших вычислительных ресурсов при работе с большим количеством пассажиров.
Макроскопические методы работают на уровне агрегирования и, как правило, пропускают множество деталей об индивидуальном поведении. В модели передачи ячеек каждый из объектов в исследуемом пространстве будет дискретизирован в набор однородных ячеек одинакового размера, что может дать довольно быстрое построение моделирующей среды со сложной геометрией. Основываясь на теории континуума и модели передачи клеток, Ref. [20] предложили модель динамической загрузки сети на макроскопическом уровне с типичными приложениями к нескольким различным схемам потоков, таким как встречный, поперечный поток и поток с узкими местами, а также два других практических приложения к швейцарской железнодорожной станции и Голландский поток узких мест.Модель передачи звена [21, 22] имеет широкое применение в дорожном движении для регулярной геометрии дорожных связей. Однако, насколько нам известно, он не подходит для исследований на станциях метро с разнонаправленным потоком и различной или неправильной геометрией. Большинство моделей организации очередей [23] в основном сосредоточены на моделировании отдельных объектов на станциях, рассматривая объекты и пассажиров как службы обслуживания и клиентов, соответственно, и хорошо подходят для описания процесса очереди.Ref. [24] представляет модель PH / PH (n) / C / C, основанную на распределении фазового типа, которое может приближаться к любой положительной переменной для изучения прибытия пассажиров. Что касается системной динамики, моделирование пассажирского потока [25] включает две фазы. Во-первых, с целостной точки зрения, он включает в себя все ключевые факторы, такие как топология среды моделирования и характеристики пассажиропотока, которые представлены на диаграмме причинно-следственной связи, чтобы показать, как элементы каждого фактора взаимодействуют друг с другом.Во-вторых, диаграмма потока запасов используется для моделирования изменения во времени этих элементов в таких индексах, как объем, плотность и длина очереди.
Макроскопические модели пассажиропотока можно разделить на сетевые и бессетевые модели. Одной из наиболее широко используемых сетевых моделей является сеть очередей, которая рассматривает пассажиров на дезагрегированном уровне и представляет пространство на основе теории графов. Ref. [26] строит сеть массового обслуживания на основе моделирования каждого объекта, учитывая взаимосвязь между ними.Напротив, большинство моделей без сети Ref. [27] основаны на теории континуума для пассажирского потока, которая формулируется в виде нескольких дифференциальных уравнений в частных производных. Величина скорости пассажирского потока определяется скоростью, полученной из фундаментальной диаграммы пассажирского потока, связывающей скорость и плотность. Направление пассажиропотока зависит от динамики потенциальных полей, определенных для конкретной группы пассажиров в одном районе с одним и тем же пунктом назначения. Для этих потенциальных полей стоимость вычислений, кажется, чрезвычайно возрастает [28], что, насколько это касается [20], является причиной того, что этот подход не вызвал особого интереса в крупномасштабных приложениях со сложными сетями.
В этой статье мы выбираем подходящую модель для моделирования пассажиропотока на станциях по следующим причинам. Во-первых, информация о планировке, разнообразии объектов и спросе в конкретном пункте назначения на действующих станциях метро относительно точна и может быть известна априори. Кроме того, макроскопические модели гораздо больше подходят для моделирования поведения пассажиров на агрегированном уровне по сравнению с микроскопическими моделями, которые в основном фокусируются на детальных передвижениях людей [29].
Итак, сетевая макроскопическая модель, включающая системную динамику [30], предложена в этой статье по следующим трем причинам. Во-первых, моделирование станции метро со сложной планировкой и потоками пассажиров с высокой плотностью движения в течение длительного периода может быть эффективно выполнено, поскольку большинство моделей имеют дело с потоком пассажиров с низкой плотностью [31]. Во-вторых, обеспечение согласованности между пропускными способностями отправки вышестоящих узлов и приемными мощностями нижележащих узлов [11] может дать разумное объяснение механизма передачи пассажирского потока между узлами.В-третьих, с точки зрения агрегирования движения в зависимости от фундаментальной диаграммы, относящейся к скорости и плотности [32], подходят для пассажирских потоков с высокой плотностью движения. Наконец, после сравнения пространства очереди с пространством узлов по размеру, физическая очередь [33] применяется для описания пространства, занимаемого пассажирами, оказавшимися в затруднительном положении из-за ограничения емкости [34] нисходящих узлов. Эта методология может быть распространена на приложения в области биологии [35, 36].
Данная статья имеет следующую структуру.Раздел 2 представляет описание проблемы. Раздел 3 описывает имитационную модель, основанную на системной динамике. В разделе 4 показан пример реальной станции для проверки эффективности и применимости предложенной модели. Наконец, сделаны выводы и направления для будущих исследований.
2. Описание проблемы
В этом разделе, после анализа различных объектов, процессов сбора и разброса, мы представляем ключевые факторы, влияющие на производительность станции метро, а затем устанавливаем диаграмму случайной петли.
2.1. Разнообразие сооружений
Удобства оказывают непосредственное влияние на передвижения пассажиров, идущих по ним, и на распределение пассажиров на всей станции метро. На станции метро имеется множество объектов, которые можно разделить на объекты хранения, потока и обработки. Средство ожидания, относящееся к платформе, вестибюлю и зонам ожидания других объектов, предоставляет пассажирам определенное пространство. Он в основном представляет статическое поведение пассажиров, но также включает некоторые динамические характеристики пассажирского потока с учетом циркуляции на нем и его связи с другими типами объектов.Объекты потока, такие как лестницы и переходы, в основном зависят от длины, ширины, наклона и т. Д. Характеристики пассажиров вдоль объекта существенно влияют на это. Средства обработки предоставляют определенные услуги (например, автоматическая проверка билетов, проверка безопасности, перевозка пассажиров, покупка билетов и т. Д.) Пассажирам, использующим определенные средства (например, автоматическая проверка билетов, также называемая воротами, автоматическая машина проверки безопасности, эскалатор, продажа билетов машина и т. д.).
2.2. Процесс сбора и рассылки
Процесс сбора и рассылки включает в себя процесс прибытия-посадки и посадки-отправления, а также процесс передачи-посадки для станции пересадки. Процесс посадки на борт обычно начинается с выхода на посадку и заканчивается, когда пассажиры покидают платформу и садятся в поезд. Процесс посадки-отправления аналогичен процессу прибытия-посадки, но в другом направлении. Он начинается от поезда и заканчивается, когда пассажиры выходят за пределы вокзала.Процесс пересадки-посадки начинается с поезда, курсирующего на одной линии метро, и заканчивается, когда пассажиры садятся в другой поезд, курсирующий на другой линии метро. Эти три процесса предназначены для пассажиров с разными пунктами назначения на станции. Некоторые объекты могут быть задействованы более чем в одном процессе одновременно, например, лестница и вестибюль, что повышает их эффективность, но приводит к сложной планировке помещений.
2.3. Схема причинно-следственной связи для станции пересадки
Как одна из сложных систем обратной связи, станция метро находится под влиянием пяти ключевых факторов, включая организацию движения поездов, планировку станции, управление станцией, организацию, пассажиров и пассажиров. сооружения [30].Как показано на рисунке 1, взяв в качестве примера передаточную станцию, причинно-следственная диаграмма формируется путем интеграции этих пяти ключевых факторов с соответствующими элементами.
Организация движения поездов на основе расписания поездов, обычно включающего такие элементы, как коэффициенты загрузки, интервалы и время пребывания поездов, определяет, сколько пассажиров и как часто они будут перевозиться с текущей станции на другие и наоборот. . Для управления станцией меры по управлению потоком пассажиров, такие как ограничение пассажиропотока и корректировка маршрутов, принимаются для оптимизации распределения пассажиров на станции с учетом существующей компоновки станции и требований пассажиров.Разнообразие пассажиров с разными направлениями на вокзале влияет на мобильность пассажиропотока. Как описано в разделе 2.1, сооружения с различными физическими параметрами, такими как ширина и длина, являются критическими факторами, влияющими на количество обслуживаемых ими пассажиров и продолжительность пребывания пассажиров вдоль них. Одна из типичных зависимостей обратной связи представлена отношениями между потоком, плотностью и скоростью на фундаментальной диаграмме пассажиропотока.
3.Имитационная модель, основанная на системной динамике
Мы рассматриваем дискретное время, то есть каждый момент всего времени симуляции представлен как единый временной интервал. Сеть станций состоит из узлов, где узел может представлять собой либо объект, например лестницу и эскалатор, служащий для однонаправленного или двунаправленного потока пассажиров, либо часть объекта, например платформу и вестибюль для разнонаправленного потока пассажиров. .
Системная динамика применяется для представления изменяющегося во времени изменения пассажиропотока для всей станции на основе причинно-следственной диаграммы на Рисунке 1.Количество пассажиров в узле в течение временного интервала во времени может быть выражено как
, где и – фактический приток и отток текущего узла в течение временного интервала во времени, соответственно.
На станции метро существует несколько видов отношений между узлами, в том числе один-к-одному, один-ко-многим, многие-к-одному и многие-ко-многим; однако первые три можно рассматривать как специфические формы четвертого. Чтобы получить количество пассажиров в уравнении (1), фактический приток и отток текущего узла может быть определен с помощью следующей взаимосвязи передачи пассажирского потока.На рисунке 2 показано общее соединение между узлами с разделением и объединением пассажирских потоков, где восходящий узел имеет нисходящий узел, а нисходящий узел имеет восходящий узел.
Пропускная способность отправки и приема, представляющая максимальное количество пассажиров, которые могут покинуть и войти в узел, указывается для каждого узла, ссылаясь на [11], где предлагается исходная модель передачи ячеек.
Передающая способность узла к узлам в течение временного интервала во времени задается как
, где – пропорция разделения, соответствующая каналу для ансамбля пассажиров в узле в течение временного интервала во времени.Гидродинамическая пропускная способность оттока может быть получена с помощью фундаментальной диаграммы пассажирского потока, и в статье будет применен подход к управлению пассажирским потоком в ячейках, описанный в [37]. Следует отметить, что у разных типов объектов принципиальная схема пассажиропотока разная. – количество пассажиров, ожидающих выхода из узла в течение интервала времени, и может быть получено с помощью уравнения (13).
Для узла в течение временного интервала во времени пропускная способность может быть выражена как
, где – удерживающая способность, которая, как предполагается, является максимальным количеством пассажиров, которые могут быть размещены узлом при плотности заторов.- фактическое количество пассажиров в узле за временной интервал во времени. – гидродинамическая пропускная способность, обозначающая максимальное количество пассажиров, которые могут войти в узел в течение временного интервала согласно фундаментальной диаграмме [37].
Фактический поток пассажиров от вышестоящего узла к нижестоящему в течение временного интервала во времени может быть выражен как
Если принимающая способность узла превосходит сумму отправляющих мощностей, направляемых для него, фактический поток равен отправляемому. вместимость.В противном случае различные входящие пассажиры определяются пропорционально распределением принимающей мощности [37]. Распределение принимающей мощности тогда задается как
Фактический отток узла в течение временного интервала во времени может быть определен как
, в то время как фактический приток узла в течение временного интервала во времени может быть определен как
В отношении пропускной способности Из-за ограничений нижележащих узлов совокупность пассажирских потоков будет формироваться на выходе из текущего узла, как может быть известно из уравнения (5).Для удобства формулировки весь узел можно разделить на две смежные, изменяющиеся во времени части: одна – это пешеходная зона, а другая – зона ожидания. Следует отметить, что объединение пассажиров в целом будет называться постановкой в очередь, которая подразделяется на неупорядоченную организацию очереди и упорядоченную организацию очереди, как показано на рисунках 3 и 4 соответственно. В сочетании с уравнением (6) после одной передачи для узла в течение временного интервала во времени количество пассажиров, оказавшихся в затруднительном положении, может быть выражено как
По сравнению с пространством помещений, пространство, занимаемое стоящими в очереди пассажирами, не может быть игнорируется, поэтому в дальнейшем будет использоваться физическая очередь [38], а не точечная очередь [39].
Для неупорядоченной организации очередей длина очереди в узле, образованном пассажирами, оказавшимися в затруднительном положении, в определенный момент времени равна
, где – плотность застревания, при которой величина скорости пассажирского потока достигает 0. – это физическая ширина узла.
Для упорядоченной организации очереди длина очереди в узле, образованном пассажирами, оказавшимися в затруднительном положении, в определенный момент времени равна
– это среднее расстояние между двумя соседними пассажирами в узле. – количество очередей при упорядоченной постановке в очередь.
Для группы пассажиров время входа в пешеходную зону должно быть раньше, если она покидает пешеходную зону в зону ожидания узла в конце времени.- время прогулки по пешеходной зоне для данной группы пассажиров, т.е. необходимые временные интервалы обозначены как. Совокупный пассажиропоток имеет следующую зависимость:
, где может быть заменено на, т.е. пассажиры, входящие в узел, первыми достигают пешеходной зоны. Мгновенное время прохождения в пешеходной зоне узла по времени задается как
, где – скорость пассажиропотока узла в течение временного интервала для группы пассажиров, упоминаемой уравнением (14).Для простоты вместо реальной плотности будет применяться средняя плотность пассажиропотока в пешеходной зоне.
Уравнение баланса потока потребности оттока узла во время может быть задано как
Чтобы получить скорость пассажирского потока в пешеходной зоне узла, которая должна быть обработана в уравнении (12), фундаментальная диаграмма пассажирского потока, относящаяся к скорости и плотности. В литературе существует множество фундаментальных диаграмм [40, 41]. Следующая форма [42], одна из наиболее широко используемых в предыдущей литературе, применяется для определения скорости на различных узлах оборудования.
где и – скорость безнапорного потока и плотность застревания соответственно. обозначает параметр формы.
Необходимо указать отношения между скоростью и плотностью для объектов с разнонаправленными потоками, таких как вестибюль и платформа. Добавив понижающий коэффициент к отношениям однонаправленных переходов, можно получить
, где – скорость пассажирского потока разнонаправленного объекта, – скорость пассажирского потока однонаправленных переходов.
4. Пример из практики
В этом разделе предлагается пример моделирования пассажиропотока на станции метро на основе системной динамики. Во-первых, приводятся общие сведения о станции, и соответственно проводится эксперимент. Во-вторых, осуществляется сравнение реальных данных с результатами, полученными по предложенной модели. Наконец, представлены некоторые полезные приложения предложенной модели, включая динамическое изменение количества пассажиров и LOS объектов.
4.1. Описание станции
На рисунке 5 показана топология сети метро в Пекине, на которой отмечено местоположение станции Xierqi. Он обслуживает большое количество пассажиров в часы пик, потому что большинство пассажиров живут в пригородах Пекина, в то время как большинство из них работают в центре города. Станция Xierqi является важной пересадочной станцией, соединяющей две важные линии метро: линию Changping (CPL), идущую до пригородов, и линию 13 (L13), работающую в центре города, что ведет к большому количеству пересадочных пассажиров между ними.Кроме того, он также обслуживает множество пассажиров, выезжающих за пределы станции, вокруг которой находится множество промышленных предприятий. Как видно из рисунка 6, количество пассажиров в каждые полчаса представлено в период с 7:00 до 9:30, где количество исходящих и пересадочных пассажиров составляет 30% и 47% от суммы пассажиров. в вокзале соответственно.
Предлагаемое тематическое исследование станции Xierqi, показанное на рисунке 7, имеет исключительно интегрированный вестибюль, обслуживающий всю станцию.Станция имеет два входа; Оба они двунаправленные и расположены на обоих концах вестибюля. У станции есть боковые платформы для обоих направлений линии 13: UP_L13, ведущая к станции Xizhimen, напрямую соединяющаяся с вестибюлем, и DP_L13, направляющаяся к станции Dongzhimen, соединяющаяся с вестибюлем серией лестниц и эскалаторов. Существует только одна боковая платформа, обслуживающая оба направления CPL, называемая P_CPL. Объекты потока, такие как лестницы и эскалаторы, должны соединять эти помещения.Время движения и время ожидания для обоих направлений L13, бегущего по расписанию исследуемого дня, составляют 164 с и 30 с, а для CPL – 360 с и 160 с, соответственно. Максимальный коэффициент загрузки составляет менее 120% для L13 и около 140% для CPL в часы пик. Три пустых поезда ходят по U_L13 с 7:17 до 7:33 каждые 8 минут.
